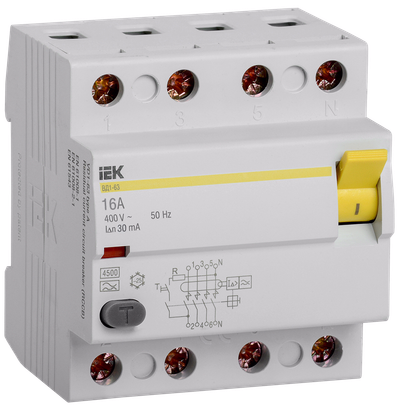

Выключатель дифференциальный (УЗО) ВД1-63 4Р 16А 30мА тип А IEK

Основные характеристики
Номинальный ток, А | 16 |
Количество полюсов | 4 |
Условный номин диф ток КЗ, кА | 4,5 |
Номин ток утечки, А | 0.03 |
Тип тока утечки | A |
Описание
Дифференциальный выключатель ВД 1-63 тип А без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
Дифференциальный выключатель ВД 1-63 тип А соответствует требованиям ГОСТ 50326 и ГОСТ 50807 как дифференциальный выключатель, "функционально не зависящий от источника питания".
Дифференциальный выключатель ВД 1-63 тип А предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок в сетях переменного тока напряжением 230/400 В и частотой 50 Гц.
Дифференциальный выключатель ВД 1-63 тип А выпускается в 2-х и 4-х полюсном исполнении на номинальные токи 16А, 25А, 32А, 40А, 50А, 63А и номинальные отключающие дифференциальные токи 10мА, 30мА, 100мА.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Дифференциальный выключатель ВД1-63 тип А представляет собой надежное помехоустойчивое электромеханическое УЗО, способное, в отличии от УЗО типа АС, обеспечить универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
- Высокая электрическая износостойкость - не менее 4000 включений.
- Номинальный условный ток короткого замыкания 4500А.
- Серебросодержащие напайки на контактах.
- Широкий ассортимент номинальных токов (16А, 25А, 32А, 40А, 50А, 63А) и номинальных отключающих дифференциальных токов (10мА, 30мА, 100мА).
- Индикатор положения контактов.
- Расширенный диапазон рабочих температур от -25°С до +40°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Нагрузку можно подключать как к верхним, так и к нижним зажимам.
- Широкий диапазон рабочих напряжений устройства эксплуатационного контроля (от 110 до 265В в 2-х полюсном исполнении, и от 200 до 460В в 4-х полюсном контактном исполнении).
- Главные контакты 4-х полюсного дифференциального выключателя ВД1-63 тип А сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.

Особенности конструкции
Технические характеристики
Номинальный ток, А | 16 |
Количество полюсов | 4 |
Условный номин диф ток КЗ, кА | 4,5 |
Номин ток утечки, А | 0.03 |
Тип тока утечки | A |
Селективная защита | Нет |
откл способность при коротком замыкании-Icw, кА | 4,5 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Возможна дополнит комплектация | Нет |
Макс сечение входящего кабеля, мм² | 50 |
Номин раб напряжение, В | 400 |
Импульсная прочность, кА | 0,25 |
Кратковременная задержка срабатывания | Нет |
Степень защиты - IP | IP20 |
Ширина по количеству модульных расстояний | 4 |
Монтажная глубина - ниши, мм | 74 |
Условный номин ток короткого замыкания Iq, кА | 4,5 |
Номин ток, А | 16 |
Частота | 50 Гц |
Тип монтажа | На DIN-рейку |
Документация
Сертификаты
Декларация ТР ЕАЭС (PDF, 953.07 KB)
Декларация ТР ЕАЭС (PDF, 2.28 MB)
Декларация ТР ЕАЭС (PDF, 582.05 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Сертификат ТР ТС (PDF, 730.61 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ЕАЭС (PDF, 1.06 MB)
Сертификат ТР ЕАЭС (PDF, 3.41 MB)
Сертификат ТР ТС (PDF, 703.68 KB)
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 50 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056209945 | 4606056209952 |
Вес брутто, кг | 0.435 | 21.75 |
Вес нетто, кг | 0.2 | 10 |
Объем, м^3 | 0.000536 | 0.0329873 |
Длина, см | 8.7 | 45 |
Высота, см | 8 | 18.1 |
Ширина, см | 7.7 | 40.5 |
Способ нанесения информации | На коробку | На стикер |
