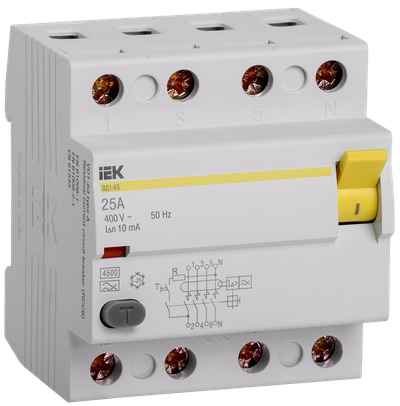

Выключатель дифференциальный (УЗО) ВД1-63 4Р 25А 10мА тип А IEK

Выключатель дифференциальный (УЗО) ВД1-63 4Р 25А 10мА тип А IEK
Артикул:

Основные характеристики

Номинальный ток, А25
Количество полюсов4
Условный номин диф ток КЗ, кА4,5
Номин ток утечки, А0.01
Тип тока утечкиA
Посмотреть все характеристики

Описание

Дифференциальный выключатель ВД 1-63 тип А без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Дифференциальный выключатель ВД 1-63 тип А соответствует требованиям ГОСТ 50326 и ГОСТ 50807 как дифференциальный выключатель, "функционально не зависящий от источника питания".

Дифференциальный выключатель ВД 1-63 тип А предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок в сетях переменного тока напряжением 230/400 В и частотой 50 Гц.

Дифференциальный выключатель ВД 1-63 тип А выпускается в 2-х и 4-х полюсном исполнении на номинальные токи 16А, 25А, 32А, 40А, 50А, 63А и номинальные отключающие дифференциальные токи 10мА, 30мА, 100мА.

  • Срок службы:

    15 лет

  • Гарантия:

    7 лет

Основные документы

Посмотреть все документы

Преимущества

  • Дифференциальный выключатель ВД1-63 тип А представляет собой надежное помехоустойчивое электромеханическое УЗО, способное, в отличии от УЗО типа АС, обеспечить универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
  • Высокая электрическая износостойкость - не менее 4000 включений.
  • Номинальный условный ток короткого замыкания 4500А.
  • Серебросодержащие напайки на контактах.
  • Широкий ассортимент номинальных токов (16А, 25А, 32А, 40А, 50А, 63А) и номинальных отключающих дифференциальных токов (10мА, 30мА, 100мА).
  • Индикатор положения контактов.
  • Расширенный диапазон рабочих температур от -25°С до +40°С.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
  • Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
  • Нагрузку можно подключать как к верхним, так и к нижним зажимам.
  • Широкий диапазон рабочих напряжений устройства эксплуатационного контроля (от 110 до 265В в 2-х полюсном исполнении, и от 200 до 460В в 4-х полюсном контактном исполнении).
  • Главные контакты 4-х полюсного дифференциального выключателя ВД1-63 тип А сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.
  • Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Выключатель дифференциальный (УЗО) ВД1-63 4Р 25А 10мА тип А IEK

Особенности конструкции

Технические характеристики

Номинальный ток, А25
Количество полюсов4
Условный номин диф ток КЗ, кА4,5
Номин ток утечки, А0.01
Тип тока утечкиA
Селективная защитаНет
Номин ток, А25
Степень защиты - IPIP20
Номин импульсное выдерживаемое напряжение, кВ6
откл способность при коротком замыкании-Icw, кА4,5
Монтажная глубина - ниши, мм74
Кратковременная задержка срабатыванияНет
Тип монтажаНа DIN-рейку
Макс сечение входящего кабеля, мм²50
Частота50 Гц
Условный номин ток короткого замыкания Iq, кА4,5
Возможна дополнит комплектацияНет
Номин раб напряжение, В400
Импульсная прочность, кА0,25
Ширина по количеству модульных расстояний4

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяТранспортная
    Количество150
    Единицы измеренияштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод46060562099694606056209976
    Вес брутто, кг0.4522.5
    Вес нетто, кг0.210
    Объем, м^30.0005350.032987
    Длина, см8.745
    Высота, см818.1
    Ширина, см7.740.5
    Способ нанесения информацииНа коробкуНа стикер
