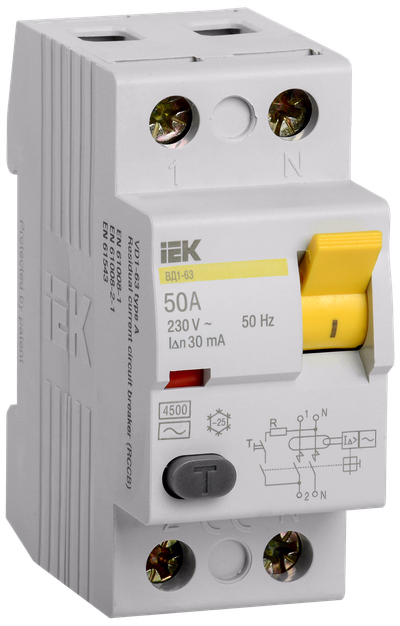

Выключатель дифференциальный (УЗО) ВД1-63 2Р 50А 30мА IEK

Выключатель дифференциальный (УЗО) ВД1-63 2Р 50А 30мА IEK
Артикул:

Основные характеристики

Номинальный ток, А50
Количество полюсов2
Условный номин диф ток КЗ, кА4,5
Номин ток утечки, А0.03
Тип тока утечкиПеременный (AC)

Описание

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.

Преимущества

  • Электромеханическая схема без электронных компонентов.
  • Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
  • Независимый индикатор положения контактов.
  • Широкий диапазон рабочих температур от -25°С до +50°С.
  • Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
  • Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
  • Быстрый монтаж с помощью защелки с двойным фиксированным положением.
  • Условный ток короткого замыкания 4,5кА.
Выключатель дифференциальный (УЗО) ВД1-63 2Р 50А 30мА IEK

Особенности конструкции

Кнопка "ТЕСТ" для проверки работоспособности устройства и правильности подключения.

Кнопка "ТЕСТ" для проверки работоспособности устройства и правильности подключения.

Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.

Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать выключатель в различных климатических поясах.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Дугогасительные камеры в каждом полюсе обеспечивают более эффективное подавление электрической дуги.

Дугогасительные камеры в каждом полюсе обеспечивают более эффективное подавление электрической дуги.

Технические характеристики

Номинальный ток, А50
Количество полюсов2
Условный номин диф ток КЗ, кА4,5
Номин ток утечки, А0.03
Тип тока утечкиПеременный (AC)
Селективная защитаНет
Номин импульсное выдерживаемое напряжение, кВ6
Степень защиты - IPIP20
Тип монтажаНа DIN-рейку
Частота50 Гц
откл способность при коротком замыкании-Icw, кА3
Импульсная прочность, кА0,25
Возможна дополнит комплектацияНет
Макс сечение входящего кабеля, мм²50
Монтажная глубина - ниши, мм74
Кратковременная задержка срабатыванияНет
Условный номин ток короткого замыкания Iq, кА4,5
Номин ток, А50
Номин раб напряжение, В230
Ширина по количеству модульных расстояний2

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество148
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБ
Материал упаковкиКАРТОНГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060560465714606056046588
Вес брутто, кг0.2049.8
Вес нетто, кг0.199.12
Объем, м^30.0003680.017664
Длина, см8.735
Высота, см818
Ширина, см4.228
Способ нанесения информацииНа коробкуНа стикер
