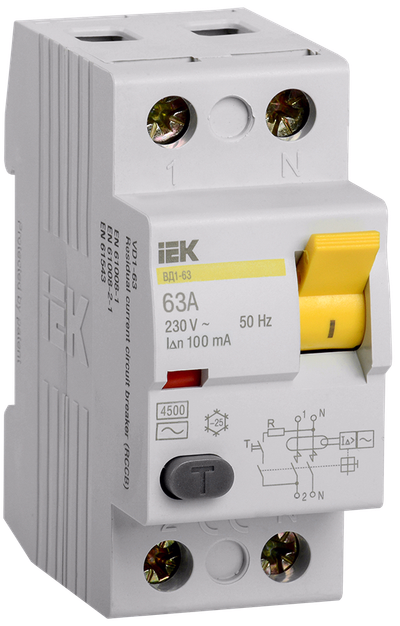

Выключатель дифференциальный (УЗО) ВД1-63 2Р 63А 100мА IEK

Выключатель дифференциальный (УЗО) ВД1-63 2Р 63А 100мА IEK

Артикул:

Основные характеристики

Номинальный ток, А	63
Количество полюсов	2
Условный номин диф ток КЗ, кА	4,5
Номин ток утечки, А	0.10
Тип тока утечки	Переменный (AC)

Посмотреть все характеристики

Описание

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.

Срок службы:
15 лет
Гарантия:
7 лет

Основные документы

Схема Подключения (JPG, 2.02 MB)

Посмотреть все документы

Преимущества

Электромеханическая схема без электронных компонентов.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
Независимый индикатор положения контактов.
Широкий диапазон рабочих температур от -25°С до +50°С.
Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Условный ток короткого замыкания 4,5кА.

Особенности конструкции

Технические характеристики

Номинальный ток, А	63
Количество полюсов	2
Условный номин диф ток КЗ, кА	4,5
Номин ток утечки, А	0.10
Тип тока утечки	Переменный (AC)
Селективная защита	Нет
Импульсная прочность, кА	0,25
Ширина по количеству модульных расстояний	2
Монтажная глубина - ниши, мм	74
Условный номин ток короткого замыкания Iq, кА	4,5
откл способность при коротком замыкании-Icw, кА	3
Степень защиты - IP	IP20
Возможна дополнит комплектация	Нет
Номин импульсное выдерживаемое напряжение, кВ	6
Макс сечение входящего кабеля, мм²	50
Кратковременная задержка срабатывания	Нет
Номин ток, А	63
Частота	50 Гц
Тип монтажа	На DIN-рейку
Номин раб напряжение, В	230

Документация

Комплектация

Логистические параметры

	Индивидуальная	Транспортная
Количество	1	48
Единицы измерения	шт	шт
Тип упаковки	КОРОБКА/БОКС	ГОФРОКОРОБ
Материал упаковки	КАРТОН	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056046595	4606056046601
Вес брутто, кг	0.244	11.7
Вес нетто, кг	0.19	9.12
Объем, м^3	0.00037	0.01776
Длина, см	8.7	35.2
Высота, см	8	18.1
Ширина, см	4.2	27.9
Способ нанесения информации	На коробку	На стикер
