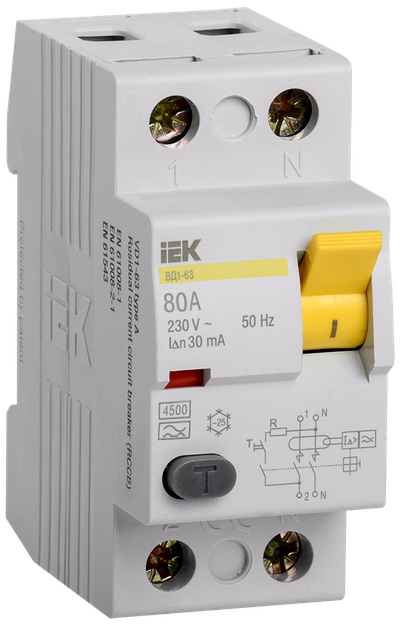

Выключатель дифференциальный (УЗО) ВД1-63 2Р 80А 30мА IEK

Основные характеристики
Номинальный ток, А | 80 |
Количество полюсов | 2 |
Условный номин диф ток КЗ, кА | 4,5 |
Номин ток утечки, А | 0.03 |
Тип тока утечки | Переменный (AC) |
Описание
Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Электромеханическая схема без электронных компонентов.
- Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
- Независимый индикатор положения контактов.
- Широкий диапазон рабочих температур от -25°С до +50°С.
- Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Условный ток короткого замыкания 4,5кА.

Особенности конструкции
Технические характеристики
Номинальный ток, А | 80 |
Количество полюсов | 2 |
Условный номин диф ток КЗ, кА | 4,5 |
Номин ток утечки, А | 0.03 |
Тип тока утечки | Переменный (AC) |
Селективная защита | Нет |
Тип монтажа | На DIN-рейку |
Ширина по количеству модульных расстояний | 2 |
Макс сечение входящего кабеля, мм² | 50 |
Частота | 50 Гц |
Возможна дополнит комплектация | Нет |
Номин ток, А | 80 |
Кратковременная задержка срабатывания | Нет |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Условный номин ток короткого замыкания Iq, кА | 4,5 |
Степень защиты - IP | IP20 |
Монтажная глубина - ниши, мм | 74 |
Импульсная прочность, кА | 0,25 |
откл способность при коротком замыкании-Icw, кА | 3 |
Номин раб напряжение, В | 230 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.50 MB)
Дополнительное фото продукта (JPG, 814.73 KB)
Дополнительное фото продукта (JPG, 1016.19 KB)
Дополнительное фото продукта (JPG, 749.39 KB)
Дополнительное фото продукта (JPG, 719.34 KB)
Дополнительное фото продукта (JPG, 866.21 KB)
Дополнительное фото продукта (JPG, 994.20 KB)
Дополнительное фото продукта (JPG, 824.27 KB)
Дополнительное фото продукта (JPG, 2.32 MB)
Дополнительное фото продукта (JPG, 776.48 KB)
Схема Подключения (JPG, 2.02 MB)
Модели для проектировщиков
Комплектация
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 48 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056046694 | 4606056046700 |
Вес брутто, кг | 0.245 | 11.74 |
Вес нетто, кг | 0.19 | 9.12 |
Объем, м^3 | 0.000292 | 0.017775 |
Длина, см | 8.7 | 35.2 |
Высота, см | 8 | 18.1 |
Ширина, см | 4.2 | 27.9 |
Способ нанесения информации | На коробку | На стикер |
