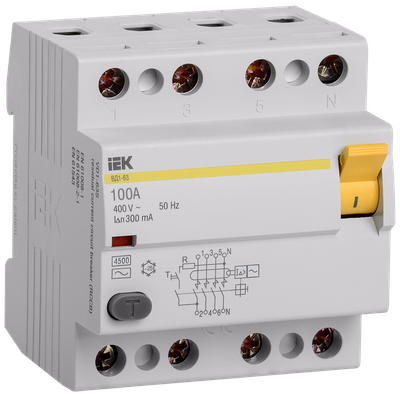

Выключатель дифференциальный (УЗО) ВД1-63 4Р 100А 300мА IEK

Описание

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.

  • Срок службы:

    15 лет

  • Гарантия:

    7 лет

Преимущества

  • Электромеханическая схема без электронных компонентов.
  • Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
  • Независимый индикатор положения контактов.
  • Широкий диапазон рабочих температур от -25°С до +50°С.
  • Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
  • Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
  • Быстрый монтаж с помощью защелки с двойным фиксированным положением.
  • Условный ток короткого замыкания 4,5кА.
Выключатель дифференциальный (УЗО) ВД1-63 4Р 100А 300мА IEK

Особенности конструкции

Технические характеристики

Номинальный ток, А100
Количество полюсов4
Условный номин диф ток КЗ, кА4,5
Номин ток утечки, А0.30
Тип тока утечкиПеременный (AC)
Селективная защитаНет
Тип монтажаНа DIN-рейку
Монтажная глубина - ниши, мм74
Кратковременная задержка срабатыванияНет
Импульсная прочность, кА0,25
Ширина по количеству модульных расстояний4
Номин раб напряжение, В400
Условный номин ток короткого замыкания Iq, кА4,5
Номин импульсное выдерживаемое напряжение, кВ6
Макс сечение входящего кабеля, мм²50
Возможна дополнит комплектацияНет
Номин ток, А100
откл способность при коротком замыкании-Icw, кА3
Степень защиты - IPIP20
Частота50 Гц

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество124
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБ
Материал упаковкиКАРТОНГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060560472574606056047264
Вес брутто, кг0.45410.9
Вес нетто, кг0.24.8
Объем, м^30.0006820.016368
Длина, см8.732.4
Высота, см818.1
Ширина, см7.727.9
Способ нанесения информацииНа коробкуНа стикер
