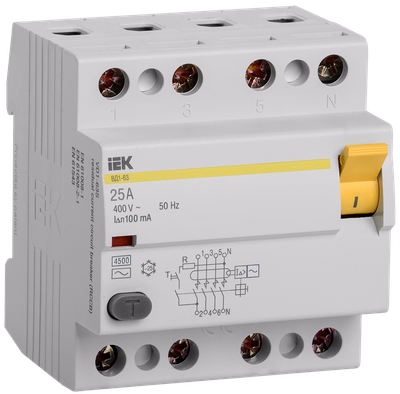

Выключатель дифференциальный (УЗО) ВД1-63 4Р 25А 100мА IEK
Основные характеристики
| Номинальный ток, А | 25 |
| Количество полюсов | 4 |
| Условный номин диф ток КЗ, кА | 4,5 |
| Номин ток утечки, А | 0.10 |
| Тип тока утечки | Переменный (AC) |
Описание
Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Электромеханическая схема без электронных компонентов.
- Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
- Независимый индикатор положения контактов.
- Широкий диапазон рабочих температур от -25°С до +50°С.
- Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Условный ток короткого замыкания 4,5кА.
Особенности конструкции
Технические характеристики
| Номинальный ток, А | 25 |
| Количество полюсов | 4 |
| Условный номин диф ток КЗ, кА | 4,5 |
| Номин ток утечки, А | 0.10 |
| Тип тока утечки | Переменный (AC) |
| Селективная защита | Нет |
| Импульсная прочность, кА | 0,25 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Монтажная глубина - ниши, мм | 74 |
| Частота | 50 Гц |
| Кратковременная задержка срабатывания | Нет |
| Степень защиты - IP | IP20 |
| Макс сечение входящего кабеля, мм² | 50 |
| откл способность при коротком замыкании-Icw, кА | 3 |
| Условный номин ток короткого замыкания Iq, кА | 4,5 |
| Возможна дополнит комплектация | Нет |
| Тип монтажа | На DIN-рейку |
| Ширина по количеству модульных расстояний | 4 |
| Номин раб напряжение, В | 400 |
| Номин ток, А | 25 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 24 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056046830 | 4606056046847 |
| Вес брутто, кг | 0.45 | 10.8 |
| Вес нетто, кг | 0.2 | 4.8 |
| Объем, м^3 | 0.000682 | 0.016368 |
| Длина, см | 8.7 | 32.4 |
| Высота, см | 8 | 18.1 |
| Ширина, см | 7.7 | 27.9 |
| Способ нанесения информации | На коробку | На стикер |
