Выключатель дифференциальный (УЗО) ВД1-63 4Р 40А 300мА IEK

Выключатель дифференциальный (УЗО) ВД1-63 4Р 40А 300мА IEK

Видео

Артикул:

Основные характеристики

Номинальный ток, А	40
Количество полюсов	4
Условный номин диф ток КЗ, кА	4,5
Номин ток утечки, А	0.30
Тип тока утечки	Переменный (AC)

Посмотреть все характеристики

Описание

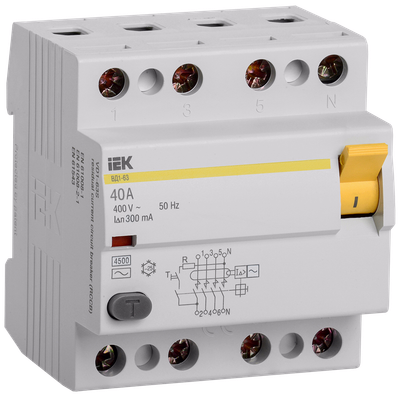

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.

Срок службы:
15 лет
Гарантия:
7 лет

Основные документы

Схема Подключения (JPG, 2.02 MB)

Посмотреть все документы

Преимущества

Электромеханическая схема без электронных компонентов.
Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
Независимый индикатор положения контактов.
Широкий диапазон рабочих температур от -25°С до +50°С.
Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Условный ток короткого замыкания 4,5кА.

Особенности конструкции

Технические характеристики

Номинальный ток, А	40
Количество полюсов	4
Условный номин диф ток КЗ, кА	4,5
Номин ток утечки, А	0.30
Тип тока утечки	Переменный (AC)
Селективная защита	Нет
Кратковременная задержка срабатывания	Нет
Частота	50 Гц
Тип монтажа	На DIN-рейку
Возможна дополнит комплектация	Нет
Номин ток, А	40
Монтажная глубина - ниши, мм	74
Импульсная прочность, кА	0,25
Номин раб напряжение, В	400
Ширина по количеству модульных расстояний	4
Макс сечение входящего кабеля, мм²	50
Условный номин ток короткого замыкания Iq, кА	4,5
Номин импульсное выдерживаемое напряжение, кВ	6
Степень защиты - IP	IP20
откл способность при коротком замыкании-Icw, кА	3

Документация

Комплектация

Логистические параметры

	Индивидуальная	Транспортная
Количество	1	24
Единицы измерения	шт	шт
Тип упаковки	КОРОБКА/БОКС	ГОФРОКОРОБ
Материал упаковки	КАРТОН	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056047011	4606056047028
Вес брутто, кг	0.433	10.4
Вес нетто, кг	0.2	4.8
Объем, м^3	0.000535	0.016361
Длина, см	8.7	32.4
Высота, см	8	18.1
Ширина, см	7.7	27.9
Способ нанесения информации	На коробку	На стикер
