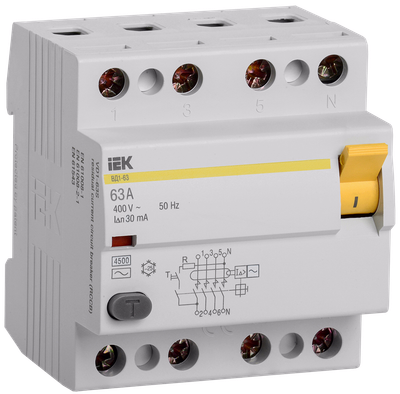

Выключатель дифференциальный (УЗО) ВД1-63 4Р 63А 30мА IEK
Основные характеристики
Номинальный ток, А | 63 |
Количество полюсов | 4 |
Условный номин диф ток КЗ, кА | 4,5 |
Номин ток утечки, А | 0.03 |
Тип тока утечки | Переменный (AC) |
Описание
Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Электромеханическая схема без электронных компонентов.
- Наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
- Независимый индикатор положения контактов.
- Широкий диапазон рабочих температур от -25°С до +50°С.
- Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Условный ток короткого замыкания 4,5кА.
Особенности конструкции
Технические характеристики
Номинальный ток, А | 63 |
Количество полюсов | 4 |
Условный номин диф ток КЗ, кА | 4,5 |
Номин ток утечки, А | 0.03 |
Тип тока утечки | Переменный (AC) |
Селективная защита | Нет |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Степень защиты - IP | IP20 |
Тип монтажа | На DIN-рейку |
Частота | 50 Гц |
откл способность при коротком замыкании-Icw, кА | 3 |
Импульсная прочность, кА | 0,25 |
Возможна дополнит комплектация | Нет |
Макс сечение входящего кабеля, мм² | 50 |
Монтажная глубина - ниши, мм | 74 |
Кратковременная задержка срабатывания | Нет |
Условный номин ток короткого замыкания Iq, кА | 4,5 |
Номин ток, А | 63 |
Номин раб напряжение, В | 400 |
Ширина по количеству модульных расстояний | 4 |
Документация
Сертификаты
Отказное письмо ТР ЕАЭС 043 (PDF, 21.415 MB)
Сертификат соответствия (JPG, 0.371 MB)
Декларация ТР (PDF, 0.326 MB)
Сертификат ТР ЕАЭС (PDF, 3.406 MB)
Сертификат ТР ТС (PDF, 0.687 MB)
Декларация ТР ЕАЭС (PDF, 0.931 MB)
Сертификат ТР ТС (PDF, 0.713 MB)
Отказное письмо ФЗ-123 (PDF, 21.085 MB)
Декларация ТР ЕАЭС (PDF, 0.568 MB)
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (JPG, 2.035 MB)
Дополнительное фото продукта (JPG, 0.873 MB)
Дополнительное фото продукта (JPG, 0.957 MB)
Дополнительное фото продукта (JPG, 0.779 MB)
Дополнительное фото продукта (JPG, 0.804 MB)
Дополнительное фото продукта (JPG, 1.215 MB)
Дополнительное фото продукта (JPG, 1.740 MB)
Дополнительное фото продукта (JPG, 0.762 MB)
Дополнительное фото продукта (JPG, 2.007 MB)
Дополнительное фото продукта (JPG, 0.745 MB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 24 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056047158 | 4606056047165 |
Вес брутто, кг | 0.452 | 10.85 |
Вес нетто, кг | 0.2 | 4.8 |
Объем, м^3 | 0.000682 | 0.016368 |
Длина, см | 8.7 | 32.4 |
Высота, см | 8 | 18.1 |
Ширина, см | 7.7 | 27.9 |
Способ нанесения информации | На коробку | На стикер |
