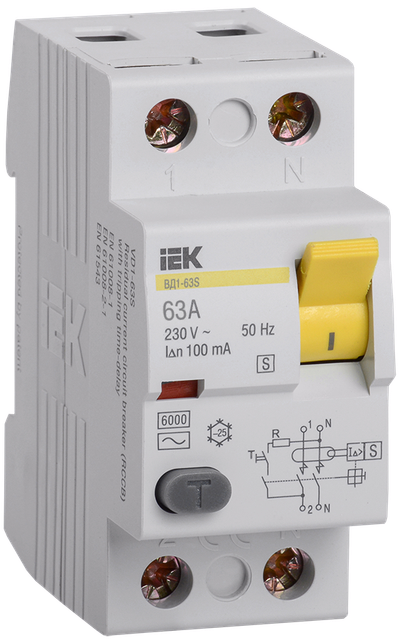

Выключатель дифференциальный (УЗО) ВД1-63S 2Р 63А 100мА IEK

- Видео
Основные характеристики
Номинальный ток, А | 63 |
Количество полюсов | 2 |
Условный номин диф ток КЗ, кА | 6 |
Номин ток утечки, А | 0.10 |
Тип тока утечки | Переменный (AC) |
Описание
Выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков, функционально не зависящие от напряжения сети, бытового или аналогичного применения с выдержкой времени отключения типа ВД1-63S предназначены для автоматического отключения питания, в случае возникновения дифференциальных токов утечки, в однофазных и трехфазных электрических сетях переменного тока номинальным напряжением до 400В.
ВД1-63S предназначены для установки в низковольтные комплексные устройства ввода и распределения, эксплуатируемые в жилых, общественных и промышленных объектах, а также строительных площадках.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Электромеханическая схема с задержкой по времени срабатывания.
- Независимый индикатор положения контактов.
- Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Повышенная надежность узла селективности.
- Тестирующая цепь выключателя сохраняет работоспособность в широком диапазоне напряжений:
- - от 110 до 265 В (двухполюсный),
- - от 200 до 460 В (четырехполюсный).

Особенности конструкции
Технические характеристики
Номинальный ток, А | 63 |
Количество полюсов | 2 |
Условный номин диф ток КЗ, кА | 6 |
Номин ток утечки, А | 0.10 |
Тип тока утечки | Переменный (AC) |
Селективная защита | Да |
откл способность при коротком замыкании-Icw, кА | 6 |
Условный номин ток короткого замыкания Iq, кА | 6 |
Ширина по количеству модульных расстояний | 2 |
Номин ток, А | 63 |
Макс сечение входящего кабеля, мм² | 50 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Степень защиты - IP | IP20 |
Частота | 50 Гц |
Монтажная глубина - ниши, мм | 74 |
Номин раб напряжение, В | 230 |
Тип монтажа | На DIN-рейку |
Возможна дополнит комплектация | Нет |
Импульсная прочность, кА | 0,25 |
Кратковременная задержка срабатывания | Да |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.47 MB)
Дополнительное фото продукта (JPG, 1018.05 KB)
Дополнительное фото продукта (JPG, 1.03 MB)
Дополнительное фото продукта (JPG, 916.77 KB)
Дополнительное фото продукта (JPG, 745.33 KB)
Дополнительное фото продукта (JPG, 1.03 MB)
Дополнительное фото продукта (JPG, 1.19 MB)
Дополнительное фото продукта (JPG, 858.54 KB)
Дополнительное фото продукта (JPG, 2.42 MB)
Дополнительное фото продукта (JPG, 776.33 KB)
Схема Подключения (JPG, 2.06 MB)
Модели для проектировщиков
Комплектация
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 100 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056169492 | 4606056169508 |
Вес брутто, кг | 0.22 | 22 |
Вес нетто, кг | 0.2 | 20 |
Объем, м^3 | 0.000347 | 0.0347 |
Длина, см | 8.7 | 45 |
Высота, см | 8 | 18.1 |
Ширина, см | 4.2 | 42.6 |
Способ нанесения информации | На коробку | На стикер |
