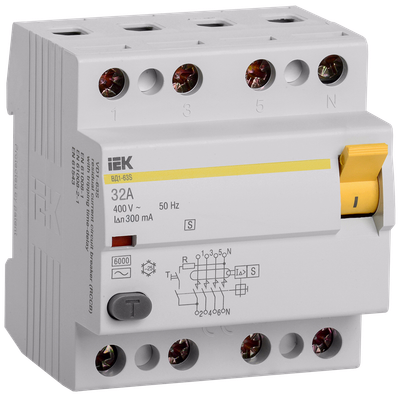

Выключатель дифференциальный (УЗО) ВД1-63S 4Р 32А 300мА IEK

Основные характеристики
Номинальный ток, А | 32 |
Количество полюсов | 4 |
Условный номин диф ток КЗ, кА | 6 |
Номин ток утечки, А | 0.30 |
Тип тока утечки | Переменный (AC) |
Описание
Выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков, функционально не зависящие от напряжения сети, бытового или аналогичного применения с выдержкой времени отключения типа ВД1-63S предназначены для автоматического отключения питания, в случае возникновения дифференциальных токов утечки, в однофазных и трехфазных электрических сетях переменного тока номинальным напряжением до 400В.
ВД1-63S предназначены для установки в низковольтные комплексные устройства ввода и распределения, эксплуатируемые в жилых, общественных и промышленных объектах, а также строительных площадках.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Электромеханическая схема с задержкой по времени срабатывания.
- Независимый индикатор положения контактов.
- Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Повышенная надежность узла селективности.
- Тестирующая цепь выключателя сохраняет работоспособность в широком диапазоне напряжений:
- - от 110 до 265 В (двухполюсный),
- - от 200 до 460 В (четырехполюсный).

Особенности конструкции
Технические характеристики
Номинальный ток, А | 32 |
Количество полюсов | 4 |
Условный номин диф ток КЗ, кА | 6 |
Номин ток утечки, А | 0.30 |
Тип тока утечки | Переменный (AC) |
Селективная защита | Да |
Ширина по количеству модульных расстояний | 4 |
Тип монтажа | На DIN-рейку |
Условный номин ток короткого замыкания Iq, кА | 6 |
Номин ток, А | 32 |
Номин раб напряжение, В | 400 |
Степень защиты - IP | IP20 |
откл способность при коротком замыкании-Icw, кА | 6 |
Частота | 50 Гц |
Макс сечение входящего кабеля, мм² | 50 |
Импульсная прочность, кА | 0,25 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Монтажная глубина - ниши, мм | 74 |
Кратковременная задержка срабатывания | Да |
Возможна дополнит комплектация | Нет |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 50 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056169676 | 4606056169683 |
Вес брутто, кг | 0.424 | 21.2 |
Вес нетто, кг | 0.2 | 10 |
Объем, м^3 | 0.000536 | 0.0329873 |
Длина, см | 8.7 | 45 |
Высота, см | 8 | 18.1 |
Ширина, см | 7.7 | 40.5 |
Способ нанесения информации | На коробку | На стикер |
