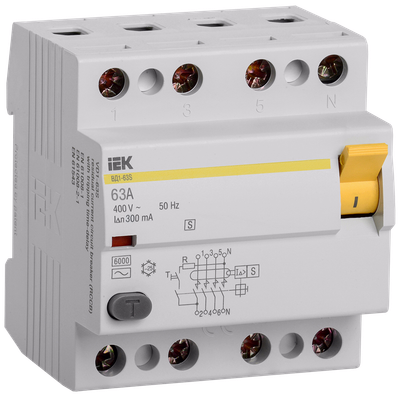

Выключатель дифференциальный (УЗО) ВД1-63S 4Р 63А 300мА IEK
Основные характеристики
Номинальный ток, А | 63 |
Количество полюсов | 4 |
Условный номин диф ток КЗ, кА | 6 |
Номин ток утечки, А | 0.30 |
Тип тока утечки | Переменный (AC) |
Описание
Выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков, функционально не зависящие от напряжения сети, бытового или аналогичного применения с выдержкой времени отключения типа ВД1-63S предназначены для автоматического отключения питания, в случае возникновения дифференциальных токов утечки, в однофазных и трехфазных электрических сетях переменного тока номинальным напряжением до 400В.
ВД1-63S предназначены для установки в низковольтные комплексные устройства ввода и распределения, эксплуатируемые в жилых, общественных и промышленных объектах, а также строительных площадках.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Электромеханическая схема с задержкой по времени срабатывания.
- Независимый индикатор положения контактов.
- Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
- Быстрый монтаж с помощью защелки с двойным фиксированным положением.
- Повышенная надежность узла селективности.
- Тестирующая цепь выключателя сохраняет работоспособность в широком диапазоне напряжений:
- - от 110 до 265 В (двухполюсный),
- - от 200 до 460 В (четырехполюсный).
Особенности конструкции
Технические характеристики
Номинальный ток, А | 63 |
Количество полюсов | 4 |
Условный номин диф ток КЗ, кА | 6 |
Номин ток утечки, А | 0.30 |
Тип тока утечки | Переменный (AC) |
Селективная защита | Да |
Возможна дополнит комплектация | Нет |
Импульсная прочность, кА | 0,25 |
Кратковременная задержка срабатывания | Да |
Макс сечение входящего кабеля, мм² | 50 |
Монтажная глубина - ниши, мм | 74 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Номин раб напряжение, В | 400 |
Номин ток, А | 63 |
откл способность при коротком замыкании-Icw, кА | 6 |
Степень защиты - IP | IP20 |
Тип монтажа | На DIN-рейку |
Условный номин ток короткого замыкания Iq, кА | 6 |
Частота | 50 Гц |
Ширина по количеству модульных расстояний | 4 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.046 MB)
Дополнительное фото продукта (JPG, 0.713 MB)
Дополнительное фото продукта (JPG, 0.773 MB)
Дополнительное фото продукта (JPG, 0.758 MB)
Дополнительное фото продукта (JPG, 0.596 MB)
Дополнительное фото продукта (JPG, 0.851 MB)
Дополнительное фото продукта (JPG, 1.089 MB)
Дополнительное фото продукта (JPG, 1.762 MB)
Дополнительное фото продукта (JPG, 0.586 MB)
Дополнительное фото продукта (JPG, 1.356 MB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 50 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056169799 | 4606056169805 |
Вес брутто, кг | 0.424 | 21.2 |
Вес нетто, кг | 0.2 | 10 |
Объем, м^3 | 0.00066 | 0.033 |
Длина, см | 8.7 | 45 |
Высота, см | 8 | 18.1 |
Ширина, см | 7.7 | 40.5 |
Способ нанесения информации | На коробку | На стикер |
