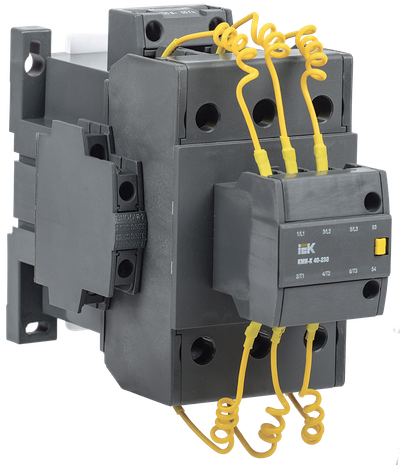

Контактор для конденсаторов КМИ-К 33кВАр IEK
Артикул:
Основные характеристики
| Номинальная полная мощность при 400 В 50 Гц, кВАр | 33.3 |
| Номин ток, А | 48 |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 230 |
| Тип напряжения управления | Переменный (AC) |
| Номин напряж питания цепи управ Us пост тока DC, В | - |
Описание
Коммутация конденсаторов и конденсаторных батарей. Коммутация устройств с высоким пусковым током, для которых требуется снижение пускового тока.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Контакторы КМИ-К номиналами от 25 кВАр и выше используют в силовых контактах композитный сплав оксида кадмия и серебра CdOAg85. Эти материалы не соединены химически, мельчайшие зерна оксида кадмия и серебра спрессованы и образуют общий композитный сплав. Серебро обеспечивает низкое сопротивление контактной пары и препятствует образованию оксидной пленки в процессе работы, что дает больший ресурс работы и низкий нагрев контактов. Оксид кадмия препятствует спайке контактов. Соотношение 85% серебра по весу к 15% оксиду кадмия лучшее соотношение для долговечной работы контактов.
Технические характеристики
| Номинальная полная мощность при 400 В 50 Гц, кВАр | 33.3 |
| Номин ток, А | 48 |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 230 |
| Тип напряжения управления | Переменный (AC) |
| Номин напряж питания цепи управ Us пост тока DC, В | - |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Кол-во норм замкн-НЗ силовых контактов | 0 |
| Номин напряжение перемен тока, В | 230, 400, 690 |
| Коммутируемая нагрузка Q при 230В 50Гц, кВАр | 20.0 |
| Коммутируемая нагрузка Q при 690В 50Гц, кВАр | 48 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 1 |
| Кол-во норм разомкнутых-НО силовых конт | 3 |
| Допустимая частота включений в час | 240 |
| Тип подключения силовой электрич цепи | Прочее |
| Кол-во вспомогат норм разомкнутых-НО конт | 2 |
| Номин напряжение изоляции Ui, В | 690 |
| Коммутационная износостойкость, циклов | 200000 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 30 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056481556 | 4606056468144 |
| Вес брутто, кг | 0.62 | 18.6 |
| Вес нетто, кг | 0.532 | 16.15 |
| Объем, м^3 | 0.001302 | 0.03906 |
| Длина, см | 9.4 | 42 |
| Высота, см | 14 | 30 |
| Ширина, см | 7.4 | 31 |
| Способ нанесения информации | На коробку | На стикер |
