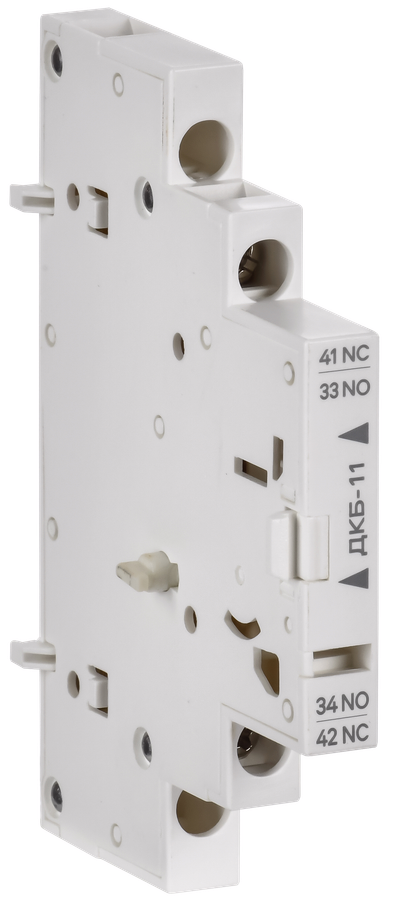

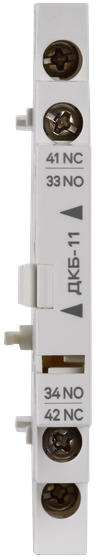

ARMAT Дополнительный контакт боковой ДКБ-11 GV2P IEK
Новинка
Артикул:
Основные характеристики
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество переключающих контактов | 0 |
| Совместимость | MPCB ARMAT |
| Тип монтажа | Боковое крепление |
Описание
Дополнительный контакт для автоматического выключателя защиты двигателя серии ARMAT предназначен для коммутации цепей управления и сигнализации переменного тока при изменении коммутационного состояния главных контактов. Дополнительный контакт соответствует требованиям ТР ТС 004/2011
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Безвинтовое крепление к автоматическим выключателям защиты двигателя типа GV2P серии ARMAT.
- Применение на переменном (AC) и постоянном (DC) токе.
- Вариативность исполнений - топологии контактной системы: 2NC, 2NO, 1NO+1NC.
Технические характеристики
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество переключающих контактов | 0 |
| Совместимость | MPCB ARMAT |
| Тип монтажа | Боковое крепление |
| Номин напряжение изоляции Ui, В | 690 |
| Высота, мм | 90.0 |
| Номин ток AC-15 при номин раб напр 230В, А | 0.30 |
| Вес, кг | ≤ 0,1 |
| Ширина, мм | 9.0 |
| Тип подключения | Винтовое соединение |
| Глубина, мм | 62.0 |
| Номин ток DC-13 при номин раб напр 110В, А | 0.15 |
| Номин рабочий ток Ie при AC-15 230 В, А | 0,3 |
| Номин ток DC-13 при номин раб напр 48В, А | 0.15 |
| Сечение проводника, мм² | 0,75...1,5 |
| Индикация срабатывания | Нет |
| Номин ток DC-13 при номин раб напр 60В, А | 0.15 |
| Номин ток AC-15 при номин раб напр 400В, А | 0.30 |
| Износостойкость, циклов | 50000 |
| Условн тепловой ток доп контакта, А | 6.0 |
| Степень защиты - IP | IP20 |
| Номин раб напряжение, В | 48/130/240/415 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 1.01 MB)
Дополнительное фото продукта (PNG, 3.62 MB)
Дополнительное фото продукта (PNG, 677.54 KB)
Дополнительное фото продукта (PNG, 3.53 MB)
Дополнительное фото продукта (PNG, 1.09 MB)
Листовка (PDF, 286.57 KB)
Габаритный Чертеж (JPG, 314.19 KB)
Схема Подключения (JPG, 123.56 KB)
Автоматические выключатели защиты двигателя ARMAT (PDF, 1.19 MB)
Схема Подключения (JPG, 178.67 KB)
Фото для Каталога продукции (JPG, 834.13 KB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 240 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293113604 | 4630293361630 | 4630293361654 |
| Вес брутто, кг | 0.044 | 0.531 | 10.618 |
| Вес нетто, кг | 0.03 | 0.36 | 7.2 |
| Объем, м^3 | 0.000198 | 0.002376 | 0.04752 |
| Длина, см | 8.2 | 24.7 | 50.5 |
| Высота, см | 4.4 | 6.2 | 32.8 |
| Ширина, см | 4.3 | 13.6 | 28.6 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
