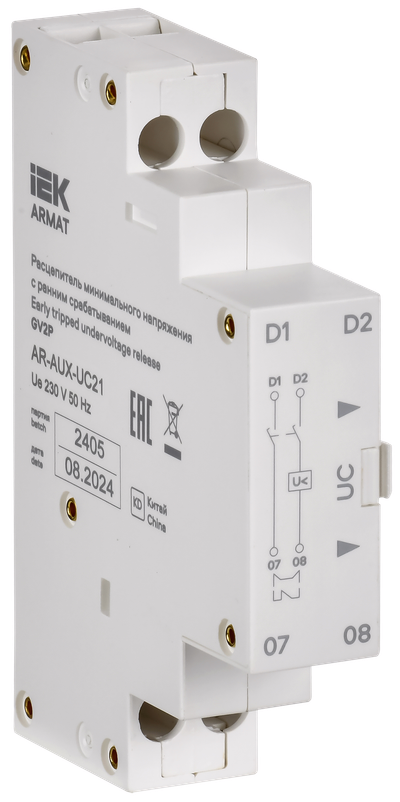

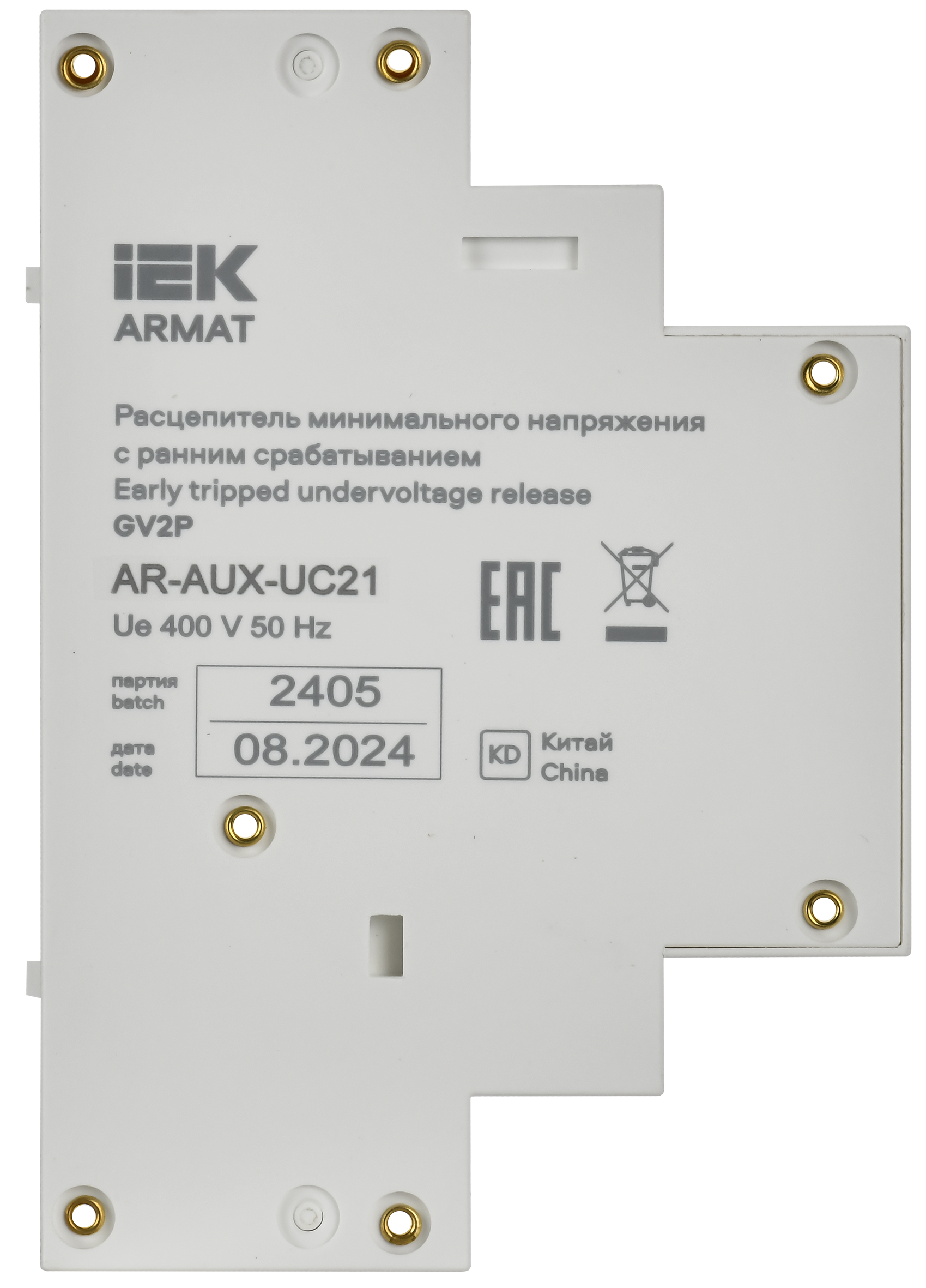

ARMAT Расцепитель минимального напряжения с ранним срабатыванием 220/230В GV2P IEK
Новинка
Артикул:
Основные характеристики
| Совместимость | MPCB ARMAT |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 230 |
| Тип напряжения управления | Переменный (AC) |
| Подходит для выключателя-разъединителя | Нет |
| Диапазон напряжений удержания % от номинального | 85...110 |
Описание
Расцепитель минимального напряжения для автоматического выключателя защиты двигателя серии ARMAT предназначен для отключения выключателя при недопустимом снижении напряжения сети. Расцепитель соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Преимущества
- Безвинтовое крепление к автоматическим выключателям защиты двигателя типа GV2P серии ARMAT.
- Наличие контактов раннего срабатывания.
- Высокая скорость срабатывания.
Технические характеристики
| Совместимость | MPCB ARMAT |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 230 |
| Тип напряжения управления | Переменный (AC) |
| Подходит для выключателя-разъединителя | Нет |
| Диапазон напряжений удержания % от номинального | 85...110 |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Номинальное напряжение изоляции, В | 690 |
| Подходит для реле перегрузки | Нет |
| Количество переключающих контактов | 0 |
| С задержкой | Нет |
| Подходит для защитного выкл двигателя | Нет |
| Подходит для силового выключателя | Да |
| Номин напряжение питания цепи управ Us AC 60 Гц, В | 230 |
| Тип подключения | Винтовое соединение |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Номин напряж питания цепи управ Us пост тока DC, В | - |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 1.41 MB)
Дополнительное фото продукта (PNG, 3.62 MB)
Дополнительное фото продукта (PNG, 1.75 MB)
Дополнительное фото продукта (PNG, 2.60 MB)
Дополнительное фото продукта (PNG, 3.57 MB)
Габаритный Чертеж (JPG, 119.44 KB)
Листовка (PDF, 286.57 KB)
Габаритный Чертеж (JPG, 314.19 KB)
Автоматические выключатели защиты двигателя ARMAT (PDF, 1.19 MB)
Схема Подключения (JPG, 220.33 KB)
Фото для Каталога продукции (JPG, 834.13 KB)
Схема Подключения (JPG, 139.67 KB)
Модели для проектировщиков
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 200 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293113512 | 4610084778564 | 4610084778588 |
| Вес брутто, кг | 0.138 | 1.381 | 27.622 |
| Вес нетто, кг | 0.04 | 0.4 | 8 |
| Объем, м^3 | 0.000252 | 0.00252 | 0.0504 |
| Длина, см | 12 | 27.4 | 44.2 |
| Высота, см | 0.5 | 7.5 | 39.1 |
| Ширина, см | 14 | 11.2 | 29.2 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
