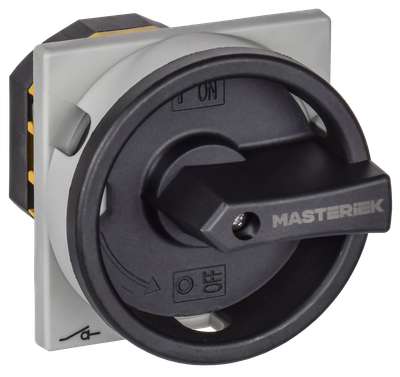

Переключатель кулачковый закрытая рукоятка 10А схема 54 IEK
Новинка
Артикул:
Основные характеристики
| Обозначение положений | EV001961 |
| Количество полюсов | 1 |
| Номин тепловой ток Ith, А | 10 |
| Конструктивное исполнение | IEK_V0000165 |
| Тип элемента управления | Поворотная позиционная ручка (с фиксацией) |
Описание
Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д. Линейка кулачковых переключателей MASTER включает 29 коммутационных схем и 6 конструктивных типоисполнений, что позволяет подобрать оптимальное решение для конкретных задач.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Широкий ассортимент — 29 коммутационных схем и 6 конструктивных исполнений, что позволяет подобрать оптимальное решение для конкретных задач.
- Высокая механическая и электрическая износостойкость.
- Возможность блокировки навесными замками (для переключателей с положениями "ON" - "OFF").
- Защита клемм от прикосновения.
- Адаптер для монтажа на DIN-рейку в комплекте.
- Широкий диапазон рабочих температур.
Технические характеристики
| Обозначение положений | EV001961 |
| Количество полюсов | 1 |
| Номин тепловой ток Ith, А | 10 |
| Конструктивное исполнение | IEK_V0000165 |
| Тип элемента управления | Поворотная позиционная ручка (с фиксацией) |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Степень защиты - IP | IP20 |
| С нейтральной позицией - ОТКЛ | Нет |
| Размер передней панели | 65х65 мм |
| Электр износостойкость, млн циклов | 0,0015 |
| С возвратом в нейтральное положение | Нет |
| Номин рабочий ток Ie при АС-2 230 В, А | 5,5 |
| Номин мощность при AC-4 230 В, кВт | 0,37 |
| Номин мощность при AC-4 400 В, кВт | 0,55 |
| Тип выключателя | Многоступенчатый переключатель |
| Цвет | EV000206 |
| Подходит для установки в распредел платы | Нет |
| Макс допустимое раб напряжение Ue AC, В | 690 |
| Номин рабочий ток Ie при АС-4 400 В, А | 2 |
| Номин рабочий ток Ie при АС-21 АС-22 230 В, А | 10 |
| Номин продолжительный ток Iu, А | 10.0 |
| Номин напряжение изоляции Ui, В | 690 |
| Подходит для монтажа на передней стенке | Да |
| Номин напряжение, В | 690 |
| Номин рабочий ток Ie при АС-2 400 В, А | 5,5 |
| Степень защиты - IP в оболочке | IP40 |
| В сборе в корпусе | Нет |
| Номин раб напряжение DC контактов, В | 24; 48; 110; 220 |
| Номин мощность при AC-3 400 В, кВт | 2 |
| Сечение многожильного гибкого провода, мм² | 1,5…4 |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Номин рабочий ток Ie при АС-21 АС-22 400 В, А | 10 |
| Температура эксплуатации, °C | -5…40 |
| Кол-во позиций переключения | 2 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Номин рабочий ток Ie при АС-4 230 В, А | 2 |
| Номин рабочий ток Ie при АС-23 400 В, А | 6,5 |
| Подходит для промежуточного монтажа | Да |
| Подходит для напольного монтажа | Нет |
| Степень защиты - IP передняя сторона | IP40 |
| Номинальная способность к присоединению, мм² | 2,5 |
| Фиксация положения переключателя | Да |
| Модульное исполнение | Да |
| Номин мощность при AC-23 230 В, кВт | 3 |
| Пригоден в качестве главного выключателя | Да |
| Мех износостойкость, млн циклов | 0,3 |
| Степень защиты - IP сторона контактов | EV006404 |
| Номин мощность при AC-2 400 В, кВт | 3 |
| Номин условный ток короткого замыкания Icn, А | 3 |
| Ток предохранителя qG, А | 12 |
| Номин напряжение постоян тока - DC, В | 24; 48; 110; 220 |
| Тип изделия/компонента | Кулачковый переключатель |
| Номин раб напряжение AC контактов, В | 230; 400; 690 |
| Конструкция прибора | Встраиваемое устройство |
| Номин мощность при AC-2 230 В, кВт | 2 |
| Номин мощность при AC-3 230 В, кВт | 1 |
| Функции переключателя | Многоступенчатый переключатель |
| Номин рабочий ток Ie при АС-3 230 В, А | 1,75 |
| Номин рабочий ток Ie при АС-3 400 В, А | 1,75 |
| Номин рабочий ток Ie при АС-23 230 В, А | 7,5 |
| Номин мощность при AC-23 400 В, кВт | 5 |
| С блоком управления | Нет |
| Пригоден в качестве сервисного выкл-ля | Да |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 60 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293120572 | 4630293398308 |
| Вес брутто, кг | 0.199 | 11.943 |
| Вес нетто, кг | 0.102 | 6.12 |
| Объем, м^3 | 0.001115 | 0.0669 |
| Длина, см | 9 | 54.1 |
| Высота, см | 13.5 | 29.5 |
| Ширина, см | 8.2 | 41.9 |
| Способ нанесения информации | На стикер | На стикер |
