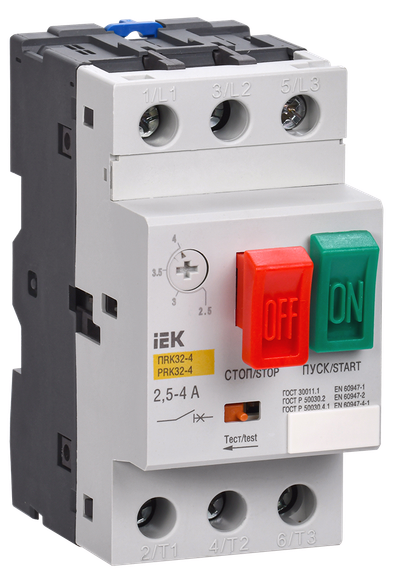

Пускатель ПРК32-4 In=4A Ir=2,5-4A Ue 660В IEK
Основные характеристики
| Номин ток, А | 4.0 |
| Диапазон уставки тока расцепления, А | 2,5...4 |
| Количество полюсов | 3 |
| Тип расцепителя | Термомагнитный |
| Коммутационное перенапряжение, В | ≤ 8000 |
Описание
Пускатели серии ПРК-32 торговой марки IEK предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции "Автомата защиты двигателя" и функции ручного пускателя.
Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений.
Категория применения АС-3.
По своим конструктивным и техническим характеристикам пускатели кнопочные серии ПРК соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.2-99, ГОСТ Р 50030.4.1-2002. Пускатели кнопочные серии ПРК прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС С-МЕ01.В04759.
Типоисполнение реле РТИ-3353; РТИ-3355 РТИ-3357; РТИ-3359 РТИ-3361; РТИ-3363 РТИ-3365.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая точность срабатывания.
- Удобная регулировка.
- Широкий ассортимент.
Особенности конструкции
Технические характеристики
| Номин ток, А | 4.0 |
| Диапазон уставки тока расцепления, А | 2,5...4 |
| Количество полюсов | 3 |
| Тип расцепителя | Термомагнитный |
| Коммутационное перенапряжение, В | ≤ 8000 |
| Вес, кг | ≤ 0,26 |
| Номин рабочий отключаемый ток к з Iсs 400 В, кА | 100.0 |
| Электр или Мех износостойкость, циклов В на О | 10000 |
| Номин импульсное выдерживаемое напряжение, кВ | 8 |
| Конструкция прибора | Встраиваемое устройство для встраиваемой техники |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Ширина, мм | 44.5 |
| С интегрированным вспомогат перекл | Нет |
| Класс расцепления - защиты | 10 |
| Номин раб напряжение, В | 230/400/600 |
| Степень защиты - IP | IP20 |
| Номин напряжение изоляции Ui, В | 660 |
| Номин мощность управ ЭД в применения АС-3 660В, кВт | 3.00 |
| Климатическое исполнение | IEK_V0000067 |
| С термозащитой | Да |
| Номин предельный отключаемый ток к з Iсu 400 В, кА | 100 |
| Высота, мм | 90.0 |
| Номин предельный отключаемый ток к з Iсu 660 В, кА | 3 |
| Номин рабочий отключаемый ток к з Iсs 660 В, кА | 2.25 |
| Номин продолжительный ток Iu, А | 4 |
| Номин предельный отключаемый ток к з Iсu 230 В, кА | 100 |
| Номин мощность управ ЭД в применения АС-3 230В, кВт | 0.75 |
| Ремонтопригодность | Нет |
| Применение в окружающей среде | В |
| Номин откл способность Icu при 400 В AC, кА | 100 |
| Температура эксплуатации, °C | -25...40 |
| Диап регул без заде сраб расцеп короткого замык, А | - |
| Номин мощность управ ЭД в применения АС-3 400В, кВт | 1.50 |
| Тип подключения | Винтовое соединение |
| Глубина, мм | 81.0 |
| Номин частота, Гц | 50 |
| Чувствительность к обрыву фазы | Да |
| С встроенным расцепителем пониж-го напряж | Нет |
| Уставка электромагнитного расцепителя, А | 51.0 |
| Тип монтажа | EV000242 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 50 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056113235 | 4606056113242 |
| Вес брутто, кг | 0.318 | 15.9 |
| Вес нетто, кг | 0.295 | 14.75 |
| Объем, м^3 | 0.000625 | 0.03125 |
| Длина, см | 99 | 49 |
| Высота, см | 9.3 | 31.1 |
| Ширина, см | 5.4 | 20.5 |
| Способ нанесения информации | На стикер | На стикер |
