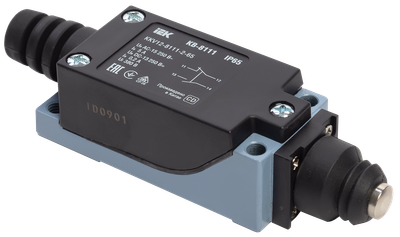

Выключатель концевой КВ-8111 толкатель купольный IP65 IEK
Артикул:
Основные характеристики
| Тип элемента управления | Прочее |
| Номин рабочий ток Ie при AC-15 230 В, А | - |
| Материал корпуса | Металл |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Кол-во норм разомкнутых - НО контактов | 1 |
Описание
Концевые выключатели КВ IEK предназначены для коммутации электрических цепей управления, сигнализации и контроля напряжением до 250 В под воздействием подвижных частей механизмов. Соответствуют требованиям ТР ТС 004/2011 и ГОСТ IEC 609475-1.
Срок службы:
10 лет
Гарантия:
3 года
Преимущества
- Высокая износостойкость.
- Быстрое замыкание/размыкание контактной группы.
- Универсальность и широкий ассортимент.
- Стойкость к агрессивным средам.
- Плавная работа с большой амплитудой перемещения.
Особенности конструкции
Технические характеристики
| Тип элемента управления | Прочее |
| Номин рабочий ток Ie при AC-15 230 В, А | - |
| Материал корпуса | Металл |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Количество переключающих контактов | 1 |
| Дифференциальный ход | 1 мм |
| Условный тепловой ток Ith, А | 10 |
| Степень защиты - IP | IP65 |
| Номин коммутируем ток Ie А при AC-15 250 В | 3 |
| Номин коммутируем ток Ie А при DC-13 14 В | 4 |
| Номин коммутируем ток Ie А при DC-13 30 В | 4 |
| Мех износостойкость, циклов | 1000000 |
| Усилие прямого срабатывания, Н | 9 |
| Выравнивание управляющего элемента | Прочее |
| Прямой ход штока, мм | 1,5 |
| Функция переключения с фиксацией | Нет |
| Номин коммутируем ток Ie при AC-15 125 В, А | 3 |
| Допустимая частота включений в час | 1800 |
| Ширина датчика, мм | 28.6 |
| Тип подключения | Прочее |
| Высота датчика, мм | 24.8 |
| Корпус соотв нормам | Прочее |
| Подходит для функций безопасности | Да |
| Диаметр датчика, мм | - |
| Длина датчика, мм | 79.6 |
| Полный ход штока, мм | 4 |
| Тип включения или отключения | Мгновенный переключатель |
| Рабочая температура окружающей среды, °C | -20...70 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 100 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084083651 | 4610084083668 | 4610084083675 |
| Вес брутто, кг | 0.142 | 1.42 | 14.2 |
| Вес нетто, кг | 0.132 | 1.32 | 13.2 |
| Объем, м^3 | 0.000344 | 0.002251 | 0.0344 |
| Длина, см | 12.4 | 24.9 | 41 |
| Высота, см | 3.1 | 6.9 | 30 |
| Ширина, см | 4.7 | 13.1 | 28 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
