Кнопка управления LAY5-BC21 "Грибок" без подсветки черная 1NO IEK

Артикул:
Основные характеристики
Диаметр отверстия, мм | 22 |
С возвратной пружиной | Да |
С сигнальной лампой - индикатором | Нет |
Цвет кнопки | Черный |
Тип кнопки | Грибовидная |
Описание
Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Незначительная стоимость, высокая надежность и простота монтажа.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

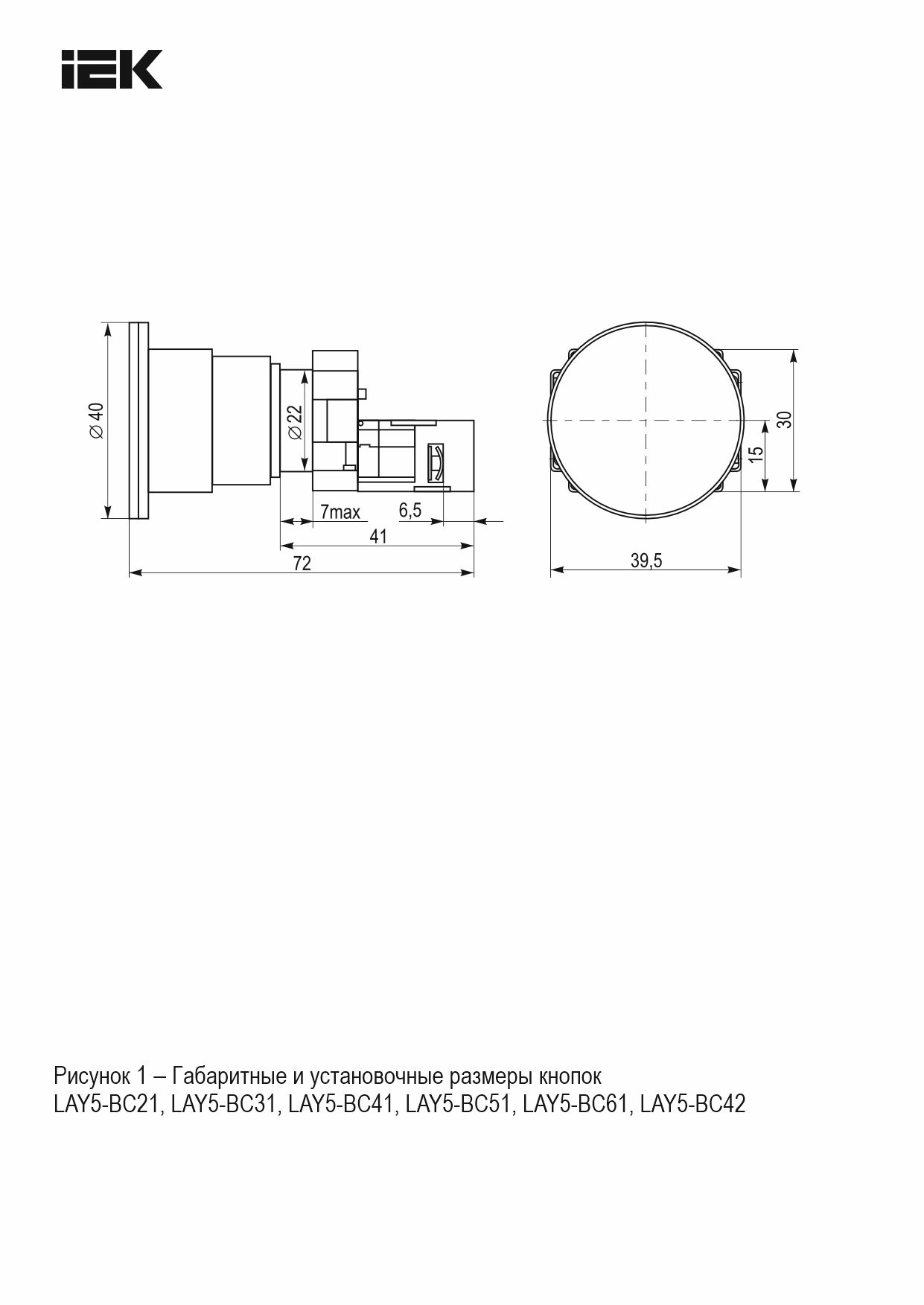

Особенности конструкции
Технические характеристики
Диаметр отверстия, мм | 22 |
С возвратной пружиной | Да |
С сигнальной лампой - индикатором | Нет |
Цвет кнопки | Черный |
Тип кнопки | Грибовидная |
Тип лампы | Не применимо |
Тип напряжения | Перемен./постоян. (AC/DC) |
Функция переключения с фиксацией | Нет |
Степень защиты - IP | IP40 |
Конструкция линзы | Нет |
Ширина по количеству модульных расстояний | - |
Напряжение питания лампы, В | - |
Номин ток, А | 0,6 ... 10 |
Ширина открытия, мм | - |
Высота проёма под измерительный прибор, мм | - |
Количество переключающих контактов | 0 |
Количество нормально закрытых контактов | 0 |
Номин раб напряжение, В | 110/230/400/600 |
Кол-во нормально замкнутых - НЗ контактов | 0 |
Кол-во норм разомкнутых - НО контактов | 1 |
Количество управляющих элементов | 1 |
Цоколь лампы | Не применимо |
Количество переключающих контактов | 0 |
С возможностью подсветки | Нет |
Количество нормально открытых контактов | 1 |
Тип подключения | Винтовое соединение |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 20 | 200 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | КАРТОН | КАРТОН | КАРТОН |
Штрихкод | 4606056162097 | 4606056160840 | 4606056162080 |
Вес брутто, кг | 0.09 | 1.8 | 18 |
Вес нетто, кг | 0.087 | 1.758 | 16.2 |
Объем, м^3 | 0.000163 | 0.003481 | 0.03257 |
Длина, см | 4.3 | 23.3 | 380 |
Высота, см | 7.4 | 8.3 | 425 |
Ширина, см | 4.2 | 18 | 250 |
Способ нанесения информации | На стикер | На стикер | На стикер |
