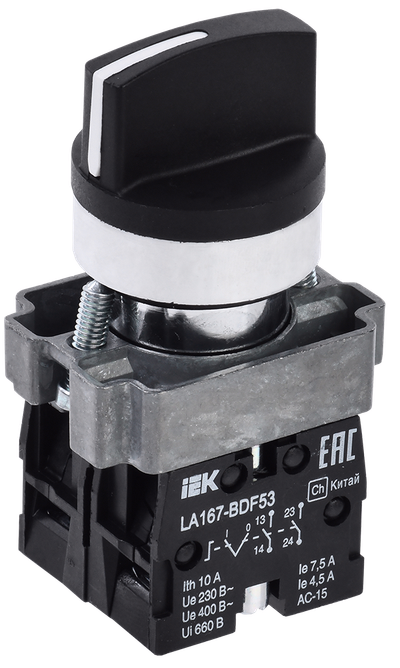

Переключатель LA167-BDF53 на 3 положения 2NO черный IEK
Артикул:
Основные характеристики
| Количество полюсов | 1 |
| Номин тепловой ток Ith, А | 10 |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 2 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
Описание
Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля.
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Высокая износостойкость.
- Степень защиты от пыли и влаги – до IP65.
- Быстрое замыкание/размыкание.
- Универсальность и широкий ассортимент.
Особенности конструкции
Технические характеристики
| Количество полюсов | 1 |
| Номин тепловой ток Ith, А | 10 |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 2 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| С нейтральной позицией - ОТКЛ | Да |
| Класс защиты от поражения электрическим током | EV000583 |
| Тип изделия/компонента | Пакетный переключатель |
| Тип выключателя | Многоступенчатый переключатель |
| Конструкция прибора | Встраиваемое устройство |
| Макс допустимое раб напряжение Ue AC, В | 400 |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Мех износостойкость, млн циклов | 0,6 |
| Функции переключателя | Многоступенчатый переключатель |
| Номин раб напряжение AC контактов, В | 110; 230; 400; 660 |
| Подходит для установки в распредел платы | Да |
| Номин рабочий ток Ie при АС-15 400 В, А | 4,5 |
| Температура эксплуатации, °C | -10...40 |
| Высота, мм | 30.0 |
| Номин напряжение изоляции Ui, В | 660 |
| В сборе в корпусе | Нет |
| Цвет | EV000206 |
| Подходит для монтажа на передней стенке | Да |
| Номинальная способность к присоединению, мм² | 2х2,5 |
| Степень защиты - IP передняя сторона | IP57 |
| Глубина, мм | 70.0 |
| Фиксация положения переключателя | Нет |
| Ширина, мм | 40.0 |
| Номин рабочий ток Ie при AC-15 230 В, А | 7,5 |
| Номин раб напряжение DC контактов, В | 24; 48; 110; 220; 440 |
| Номин продолжительный ток Iu, А | 7.5 |
| Степень защиты - IP сторона контактов | EV006404 |
| Электр износостойкость, млн циклов | 0,3 |
| С возвратом в нейтральное положение | Да |
| Кол-во позиций переключения | 3 |
| Диаметр отверстия, мм | 22.0 |
| Подходит для промежуточного монтажа | Да |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056666885 | 4606056666892 |
| Вес брутто, кг | 0.98 | 19.6 |
| Вес нетто, кг | 0.97 | 19.4 |
| Объем, м^3 | 0.001292 | 0.0324 |
| Длина, см | 17 | 50 |
| Высота, см | 8 | 18 |
| Ширина, см | 9.5 | 36 |
