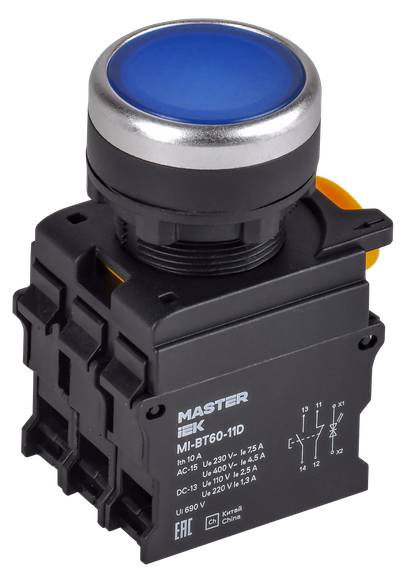

Кнопка с подсветкой d=22мм 1NO+1NC синяя MASTER IEK
Артикул:
Основные характеристики
| Диаметр отверстия, мм | 22 |
| С возвратной пружиной | Да |
| С сигнальной лампой - индикатором | Да |
| Цвет кнопки | Синий/голубой |
| Тип кнопки | Плоская (-ий) |
Описание
Предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 440 В. Соответствуют требованиям ТР ТС 004/2011, ГОСТ IEC 60947-5-1.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Повышенные механическая и электрическая износостойкости.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
- Высокая надежность.
- Компактность.
- Удобный монтаж.
- Выгодная цена
Технические характеристики
| Диаметр отверстия, мм | 22 |
| С возвратной пружиной | Да |
| С сигнальной лампой - индикатором | Да |
| Цвет кнопки | Синий/голубой |
| Тип кнопки | Плоская (-ий) |
| Тип лампы | Светодиод. источник света (LED) |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Функция переключения с фиксацией | Нет |
| Степень защиты - IP | IP65 |
| Монтажная глубина - ниши, мм | 48 |
| Количество управляющих элементов | 1 |
| Ширина открытия, мм | - |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Номин ток, А | 0,6…10 |
| Количество переключающих контактов | 0 |
| Конструкция линзы | Нет |
| Подходит для монтажа на передней стенке | Да |
| Высота проёма под измерительный прибор, мм | - |
| С возможностью подсветки | Да |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Номин раб напряжение, В | 48; 120; 230; 400; 660 |
| Напряжение питания лампы, В | 220 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 4.11 MB)
Дополнительное фото продукта (PNG, 4.25 MB)
Дополнительное фото продукта (PNG, 4.27 MB)
Дополнительное фото продукта (PNG, 5.14 MB)
Листовка (PDF, 266.55 KB)
Габаритный Чертеж (JPG, 117.11 KB)
Схема Подключения (PDF, 2.14 MB)
Монтаж изделия (PDF, 2.65 MB)
Фото для Каталога продукции (JPEG, 236.38 KB)
Каталог продукции (PDF, 5.10 MB)
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4630293101892 | 4630293101915 |
| Вес брутто, кг | 0.642 | 12.842 |
| Вес нетто, кг | 0.524 | 10.48 |
| Объем, м^3 | 0.00182 | 0.0364 |
| Длина, см | 18.1 | 50.4 |
| Высота, см | 8.6 | 19.4 |
| Ширина, см | 9.7 | 37.2 |
| Способ нанесения информации | На стикер | На стикер |
