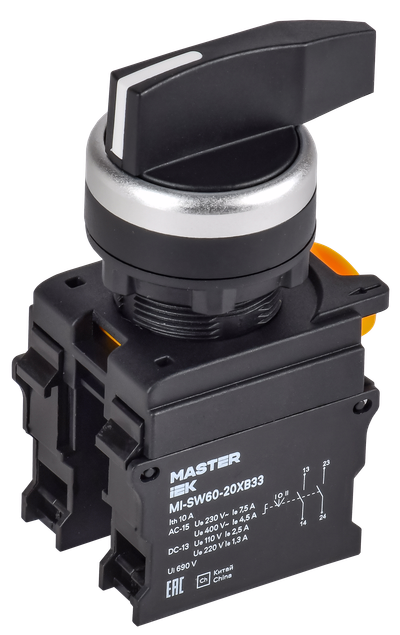

Переключатель длинная ручка на 3 положения возвратный 2NO MASTER IEK
Новинка
Артикул:
Основные характеристики
| Количество полюсов | 2 |
| Номин тепловой ток Ith, А | 10 |
| Тип элемента управления | Удлинённая поворотная ручка (широкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 2 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
Описание
Предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 440 В. Соответствуют требованиям ТР ТС 004/2011, ГОСТ IEC 60947-5-1.
Преимущества
- Повышенные механическая и электрическая износостойкости.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
- Высокая надежность.
- Компактность.
- Удобный монтаж.
- Выгодная цена
Технические характеристики
| Количество полюсов | 2 |
| Номин тепловой ток Ith, А | 10 |
| Тип элемента управления | Удлинённая поворотная ручка (широкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 2 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| С нейтральной позицией - ОТКЛ | Да |
| Диаметр отверстия, мм | 22.0 |
| Подходит для напольного монтажа | Нет |
| Кол-во позиций переключения | 3 |
| Тип изделия/компонента | Пакетный переключатель |
| Номин напряжение изоляции Ui, В | 690 |
| Степень защиты - IP передняя сторона | IP54 |
| С возвратом в нейтральное положение | Нет |
| Макс допустимое раб напряжение Ue AC, В | 660 |
| Тип выключателя | Многоступенчатый переключатель |
| Ширина, мм | 41.5 |
| Фиксация положения переключателя | Нет |
| Подходит для промежуточного монтажа | Да |
| Электр износостойкость, млн циклов | 1 |
| Степень защиты - IP сторона контактов | EV006419 |
| Подходит для установки в распредел платы | Нет |
| Класс защиты от поражения электрическим током | EV000583 |
| В сборе в корпусе | Нет |
| Мех износостойкость, млн циклов | 3 |
| Номин раб напряжение DC контактов, В | 24; 48; 110; 220; 440 |
| Номинальная способность к присоединению, мм² | 2,5 |
| Цвет | EV000206 |
| Конструкция прибора | Встраиваемое устройство |
| Номин рабочий ток Ie при АС-15 400 В, А | 4,5 |
| Глубина, мм | 74.3 |
| Номин продолжительный ток Iu, А | 10.0 |
| Высота, мм | 29.0 |
| Температура эксплуатации, °C | -25…55 |
| Номин раб напряжение AC контактов, В | 48; 120; 230; 400; 660 |
| Сечение многожильного гибкого провода, мм² | 2,5 |
| Ток предохранителя qG, А | 10 |
| Номин рабочий ток Ie при AC-15 230 В, А | 7,5 |
| Функции переключателя | Многоступенчатый переключатель |
| Подходит для монтажа на передней стенке | Да |
| Номин напряжение постоян тока - DC, В | 440 |
