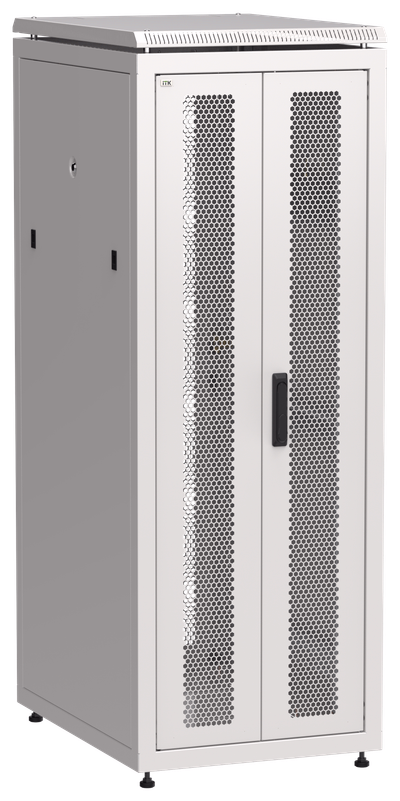

ITK LINEA N Шкаф сетевой 19" 33U 600х800мм двери передняя перфорированная задняя двустворчатая перфорированная серый
Основные характеристики
| Высота U | 33 |
| Глубина, мм | 800 |
| Ширина, мм | 600 |
| Максимальная статическая нагрузка, кг | 1000 |
| Сборно-разборный | Да |
Описание
Напольные 19" шкафы серии LINEA N предназначены для размещения телекоммуникационного и серверного оборудования различных габаритов, источников бесперебойного питания и АКБ благодаря своей усиленной конструкции. Шкафы выполнены в системе несущих конструкций серии 482,6 мм по ГОСТ 28601.2-90.
Шкафы разборной конструкции состоит из основания, двойной крыши, вертикальных стоек, профилей и дверей. Конструкция шкафа обеспечивает повышенную надежность и высокую грузоподъемность. Доступ для монтажа оборудования возможен с четырех сторон через съемные боковые стенки, переднюю и заднюю двери. Двери легкосъемные с трёхточечным запиранием и поворотной ручкой.
Для обеспечения эффективного теплообмена и поддержания необходимого температурного режима, в крышу шкафа могут установлены ITK вентиляторные потолочные панели. Крыша, основание имеют перфорацию для установки ITK щеточных кабельных вводов.
В комплект поставки шкафа включены 19" G-образные монтажные профили (4 шт.), регулируемые опоры (ножки) позволяющих компенсировать неровности пола. Возможна установка поворотных роликов (в комплект поставки не входят) одновременно с опорами. Комплект заземления шкафа позволяет соединить все части шкафа в единый контур заземления. Шкафы могут быть состыкованы между собой с помощью комплекта для соединения.
Срок службы:
25 лет
Гарантия:
3 года
Преимущества
- Широкий ассортимент исполнений и габаритов.
- Сборно-разборная конструкция.
- G-образная форма 19" монтажных профилей.
- 19" монтажные профили регулируются по глубине и имеют цифровую маркировку высоты в юнитах.
- Доступ к внутреннему пространству шкафа возможен с 4-х сторон.
- Боковые стенки съёмные, оснащены замком и защелками.
- Все токопроводящие элементы конструкции имеют шпильки заземления.
- Дверной замок с трёхточечным запиранием и откидной ручкой.
- Вентилируемая дверь имеет 75% перфорации.
- Хорошая естественная вентиляция, возможность установки вентиляторных панелей серии ПВ.
- Возможна одновременная установка шкафа на ножки и на ролики.
- Наличие большого количества совместимых аксессуаров и комплектующих производства ITK.
- Выполнены в соответствии со стандартами IEC62208, IEC60950, ТР ТС 020/2011, ГОСТ 28601.1-90 и 28601.2-90, ГОСТ 14254.
Технические характеристики
| Высота U | 33 |
| Глубина, мм | 800 |
| Ширина, мм | 600 |
| Максимальная статическая нагрузка, кг | 1000 |
| Сборно-разборный | Да |
| Цвет | Серый |
| Полезная глубина, мм | 715 |
| Тип передней двери | Перфорированная двойная распашная |
| Тип задней двери | Перфорированная металлическая |
| Кол-во дверей шкафа | 3 |
| Тип монтажа | Напольный |
| Угол открытия двери, ° | 120 |
| С боковой стенкой | Да |
| Шаг регулировки направляющих, мм | 20 |
| С передней дверью | Да |
| Климатическое исполнение | УХЛ1 |
| Тип поверхности | Порошковая окраска |
| Съемный или разборный | Да |
| Модель или исполнение | Со неподвижной рамой |
| Материал монтажных профилей | Оцинкованная листовая сталь 1,5 мм |
| Номер цвета RAL | 7035 |
| Толщина металла, мм | 1,5 |
| Защитное покрытие поверхности | Порошковая окраска |
| Степень защиты - IP | IP20 |
| Высота, мм | 1650 |
| Тип профильной направляющей | Изогнутой профиль |
| Температура эксплуатации, °C | -10...45 |
| Исполнение задней двери | Двойная |
| Тип вентиляционного блока | Нет |
| С заземлением | Да |
| Место монтажа | Передняя и задняя сторона |
| Вес, кг | 81 |
| С потолочной панелью | Да |
| Вид установки | Напольный |
| Фактура поверхности | Шагрень матовая |
| Исполнение передней двери | Одинарная |
| Модульное расширение | Прочее |
| Степень защиты от внешн механич воздействия | IK10 |
| Материал | Сталь |
| Количество модулей (U-юнитов) в высоту | 0 |
Комплектация
| Артикул | Наименование | Кол-во |
|---|---|---|
| LN35-33UX8-X | ITK LINEA N Комплект стенок боковых 800мм для шкафа 33U серый | 1 |
| LN35-33UXX-X | ITK LINEA N Комплект стоек и профилей для шкафа 33U серый | 1 |
| LN35-33U6X-DP | ITK LINEA N Дверь перфорированная 600мм для шкафа 33U серая | 1 |
| LN35-XXX68-Y | ITK LINEA N Комплект основание и крыша 600х800мм для шкафа 28-47U серый | 1 |
| LN35-33U6X-D2P | ITK Дверь перфорированная двустворчатая для шкафа LINEA N 33U 600мм серая | 1 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084764338 | 4610084764338 |
| Вес брутто, кг | 116 | 116 |
| Вес нетто, кг | 111 | 111 |
| Объем, м^3 | 1.134 | 1.134 |
| Длина, см | 210 | 210 |
| Высота, см | 60 | 60 |
| Ширина, см | 90 | 90 |
| Способ нанесения информации | На стикер | На стикер |
