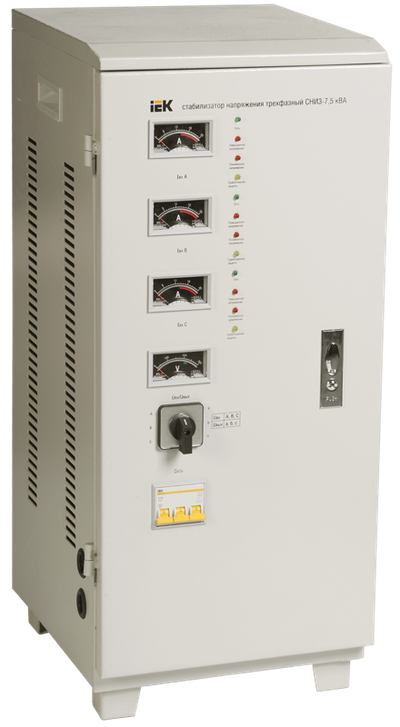

Стабилизатор напряжения трехфазный СНИ3-7,5 кВА IEK
Основные характеристики
| Первичное напряжение, В | 160 |
| Номинальная мощность, ВА | 7500 |
| Макс вход перемен ток AC 50 Гц, А | 3х10 |
| Модель или исполнение | Напольное устройство |
| Тип стабилизации | Электромеханический |
Описание
Стабилизаторы напряжения электромеханического типа торговой марки IEK предназначены для поддержания стабильного однофазного/трехфазного напряжения питания нагрузок бытового и промышленного назначения 220 B/3x220 В, 50 Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.
Применяются для стабилизации напряжения при работе с высокочувствительной техникой на промышленных объектах, в медицинских организациях, телекоммуникационных компаниях, в малоэтажном жилищном строительстве, в жилищно-коммунальном хозяйстве. Позволяют продлить срок эксплуатации систем освещения, компьютерного оборудования и др.
Соответствуют стандартам ГОСТ Р 52161.1, ГОСТ Р 30805.14.1, ГОСТ Р 51317.3.2, ГОСТ Р 51318.14.1, ГОСТ Р 51318.14.2.
Стабилизаторы напряжения электромеханического типа серии СНИ представлены в ассортименте самым широким диапазоном мощностей (от 0,5 до 150 кВА), при этом по типу питающей сети модельный ряд представлен как однофазными стабилизаторами (серия СНИ1), так и трехфазными (серия СНИ3). Электромеханические стабилизаторы напряжения СНИ имеют самые высокие показатели энергоэффективности, повышенную точность стабилизации и хорошую устойчивость к перегрузкам. Перечисленные преимущества в первую очередь по достоинству оценили коммерческие потребители.
Срок службы:
10 лет
Гарантия:
3 года
Преимущества
- Высокая точность поддержания выходного напряжения в рабочем диапазоне входного напряжения - 220 В +/-3%.
- Широкий диапазон рабочего входного напряжения:
- - для СНИ1 - 160-250 В;
- - для СНИ3 - 160-250 В фазное, 280-430 В линейное.
- Высокий КПД - более 90%.
- Наличие четырех видов защит: от сверхтоков (перегрузки или короткого замыкания), от повышенного и пониженного выходного напряжения, от перегрева обмотки автотрансформатора.
- Стабилизатор не вносит искажений в синусоидальную форму выходного напряжения.
- Современное схемотехническое решение.
- Использование высококачественных защитных и коммутационных аппаратов торговой марки IEK - автоматических выключателей серии ВА47-29, ВА47-100 и контакторов КМИ.
- Удобство монтажа, обслуживания и транспортировки стабилизаторов за счет применения встроенных в корпус эргономичных ручек у малых габаритов стабилизаторов и колес для перемещения у больших габаритов.
- Наличие в стандартной комплектации запасных частей - предохранителей и токосъемных щеток автотрансформатора.
Особенности конструкции
Технические характеристики
| Первичное напряжение, В | 160 |
| Номинальная мощность, ВА | 7500 |
| Макс вход перемен ток AC 50 Гц, А | 3х10 |
| Модель или исполнение | Напольное устройство |
| Тип стабилизации | Электромеханический |
| Выход. напряжение, В | 220 |
| Количество фаз | EV010965 |
| Байпас (режим "обход") | Нет |
| Вес, кг | 39,6 |
| Номин. выход. фазное напряжение , В | - |
| Напряж срабатыв защ от пониж выход напряж Uмин, В | 184±4 |
| Высота, мм | 768 |
| Степень защиты - IP | IP20 |
| Диапазон раб вход напряжения, В | 160...250/280...430 |
| Ширина, мм | 320 |
| Точность стабилизации + или -, процентов | 3 |
| Подходит для монтажа на поверхность | Нет |
| Климатическое исполнение | IEK_V0000010 |
| Подходит для монтажа на стену | Нет |
| Температурная защита | Да |
| Напряж срабатыв защ от повыш выход напряж Uмакс, В | 246±4 |
| Предельно допуст. вход. фазное напряжение , В | - |
| Глубина, мм | 355 |
| Время срабатывания, мс | <1000 |
| Рабочее вход. фазное напряжение , В | - |
| Предельно допуст. вход. линейное напряжение, В | 235...475 |
| Рабочее вход. линейное напряжение, В | 280...430 |
| Номин. выход. линейное напряжение, В | 380 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Стабилизатор - 1 шт;
Руководство по эксплуатации. Паспорт - 1 экз;
Запасные щетки автотрансформатора - 3 шт;
Упаковочная коробка - 1 шт.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ЯЩИК | ЯЩИК |
| Материал упаковки | ДРЕВЕСИНА | ДРЕВЕСИНА |
| Штрихкод | 4606056164350 | 4606056164350 |
| Вес брутто, кг | 52.25 | 52.25 |
| Вес нетто, кг | 50.683 | 50.683 |
| Объем, м^3 | 0.176814 | 0.176814 |
| Длина, см | 44 | 44 |
| Высота, см | 84 | 84 |
| Ширина, см | 40 | 40 |
| Способ нанесения информации | На стикер | На стикер |
