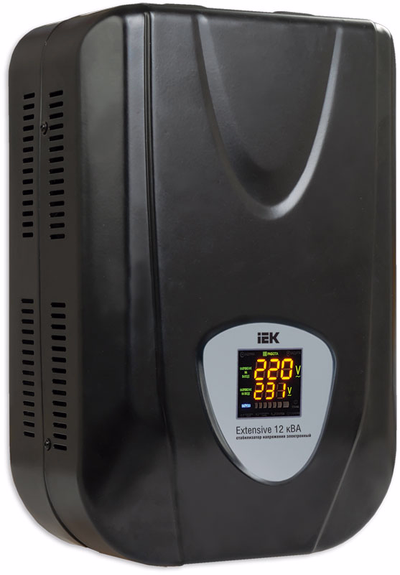

Стабилизатор напряжения настенный серии Extensive 12 кВА IEK
Основные характеристики
| Первичное напряжение, В | 160 |
| Номинальная мощность, ВА | 12000 |
| Макс вход перемен ток AC 50 Гц, А | 54 |
| Модель или исполнение | Навесной |
| Тип стабилизации | Релейный |
Аналоги
Описание
Стабилизаторы напряжения релейного типа СНР предназначены для поддержания стабильного напряжения питания нагрузок бытового и промышленного назначения 220В, 50Гц при отклонениях сетевого напряжения в широких пределах по значению и длительности.
Стабилизаторы напряжения электронного типа применяются для стабилизации напряжения питания и защиты бытовой и промышленной техники, торгового оборудования, аппаратуры связи, а также в системах комплексного питания промышленного оборудования, коттеджей, квартир и офисов.
Стабилизаторы напряжения однофазные электронного типа СНР1 соответствуют требованиям ГОСТ Р 52161.1-2004, ГОСТ Р 51318.14.1-2006 разд.4, ГОСТ Р 51318.14.2-2006 разд.5,7, ГОСТ Р 51317.3.2-2006 разд. 6,7.
Стабилизаторы напряжения серии EXTENSIVE созданы для самых экстремальных условий питающей сети. Они надежно защищают электрооборудование при высоких отклонениях сетевого напряжения от нормы и способны быстро погасить резкие скачки напряжения.
Срок службы:
5 лет
Гарантия:
3 года
Преимущества
- Точное соответствие номинальной мощности за счет использования мощных трансформаторов и силовых электронных ключей.
- Шесть степеней защиты: от перегрузки, от короткого замыкания, от перегрева, от опасного повышенного напряжения, от опасного пониженного напряжения, от импульсных перенапряжений.
- Высокий КПД - более 95 %.
- Расширенный диапазон входного напряжения - 100-280 В.
- Высокая скорость срабатывания - менее 20 мс.
- Сохранение рабочего состояния при кратковременных перегрузках до 120%.
- Использование высококачественных защитных аппаратов торговой марки IEK ВА47-29.
- Наличие режима Байпас для обхода режима стабилизации (для моделей свыше 3 кВА).
- Отсутствие искажения синусоиды.
- Современный дизайн.
Технические характеристики
| Первичное напряжение, В | 160 |
| Номинальная мощность, ВА | 12000 |
| Макс вход перемен ток AC 50 Гц, А | 54 |
| Модель или исполнение | Навесной |
| Тип стабилизации | Релейный |
| Выход. напряжение, В | 220 |
| Количество фаз | EV008524 |
| Байпас (режим "обход") | Да |
| Диапазон раб вход напряжения, В | 100...280 |
| Подходит для монтажа на стену | Да |
| Предельно допуст. вход. фазное напряжение , В | - |
| Вес, кг | 23,46 |
| Рабочее вход. линейное напряжение, В | - |
| Точность стабилизации + или -, процентов | 8 |
| Номин. выход. линейное напряжение, В | - |
| Подходит для монтажа на поверхность | Да |
| Рабочее вход. фазное напряжение , В | - |
| Степень защиты - IP | IP20 |
| Ширина, мм | 310 |
| Высота, мм | 440 |
| Предельно допуст. вход. линейное напряжение, В | - |
| Глубина, мм | 200 |
| Напряж срабатыв защ от пониж выход напряж Uмин, В | 188±4 |
| Номин. выход. фазное напряжение , В | - |
| Температурная защита | Да |
| Время срабатывания, мс | <20 |
| Климатическое исполнение | IEK_V0000010 |
| Напряж срабатыв защ от повыш выход напряж Uмакс, В | 243±4 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Планограммы
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН |
| Штрихкод | 4606056253689 | 4606056253689 |
| Вес брутто, кг | 25.72 | 25.72 |
| Вес нетто, кг | 24.948 | 24.948 |
| Объем, м^3 | 0.056784 | 0.056784 |
| Длина, см | 28 | 28 |
| Высота, см | 39 | 39 |
| Ширина, см | 52 | 52 |
| Способ нанесения информации | На коробку | На коробку |
