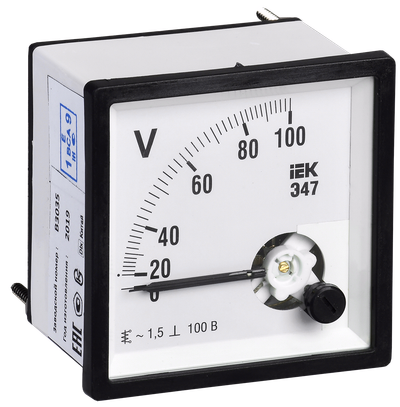

Вольтметр аналоговый Э47 100В класс точности 1,5 72х72мм IEK

Основные характеристики
Модель или исполнение | На переднюю панель |
Диапазон измерений, В | 0...100 |
Тип напряжения | Переменный (AC) |
Ширина, мм | 72 |
Высота, мм | 72 |
Описание
Применяются в низковольтных комплектных устройствах в распределительных электрических сетях жилых, коммерческих и производственных объектов.
Вольтметры Э47 - аналоговые электромагнитные электроизмерительные приборы - предназначены для измерения напряжения в электрических цепях переменного тока.
Соответствуют требованиям ГОСТ 30012.1, 8711, 22261; ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и изготовлены по техническим условиям ТУ 4223-023-18461115-2008.
Электроизмерительные приборы Э47 внесены в Государственный реестр средств измерений. Получен сертификат об утверждении типа средств измерений.
Принцип действия: Вольтметры Э47 относятся к приборам с электромагнитной системой. В составе имеют круглую катушку с помещенными внутрь подвижным и неподвижным сердечниками. При протекании тока через витки катушки, создается магнитное поле, намагничивающее оба сердечника. Вследствие чего, одноименные полюса сердечников отталкиваются, и подвижный сердечник поворачивает ось со стрелкой. Для защиты от негативного влияния внешних магнитных полей, катушка и сердечники защищены металлическим экраном.
Срок службы:
10 лет
Гарантия:
2 года
Преимущества
- Внесены в Государственный реестр средств измерений РФ (сертификат об утверждении типа средств измерений).
- Все приборы проходят первичную поверку в соответствии с ГОСТ 8.497.
- Широкий диапазон измерений: до 600 В.
- Класс точности 1.5.
- Удобство монтажа.
- Полная совместимость с трансформаторами тока ТТИ торговой марки IEK.
- Пломбировка корпуса.
- Возможность корректировки нулевой отметки.
- Электробезопасность.
- Межповерочный интервал - 2 года.

Особенности конструкции
Технические характеристики
Модель или исполнение | На переднюю панель |
Диапазон измерений, В | 0...100 |
Тип напряжения | Переменный (AC) |
Ширина, мм | 72 |
Высота, мм | 72 |
Номин раб напряжение, В | 600 |
Класс точности | 1,5 |
Температура эксплуатации, °C | 5...35 |
Калиброванный | Нет |
Подсветка шкалы | Нет |
Система | IEK_V0000059 |
Индикация | Аналоговый (-ая) |
Потери энергии, Вт | - |
Измерительная система | Прочее |
Модульное исполнение | Да |
Макс отклонение стрелки прибора, ° | 90 |
Трансформаторное включение | Нет |
Документация
Сертификаты
Декларация ТР ТС (PDF, 177.94 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Сертификат УТ (PDF, 324.55 KB)
Информационное письмо (PDF, 935.66 KB)
Отказное письмо ТР ЕАЭС (PDF, 337.43 KB)
Декларация ТР ТС (PDF, 213.58 KB)
Декларация ТР ЕАЭС (PDF, 534.15 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Отказное письмо ТР ЕАЭС (PDF, 327.93 KB)
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Монтаж
Модели для проектировщиков
Комплектация
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 100 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | КАРТОН | КАРТОН |
Штрихкод | 4606056164046 | 4606056164053 |
Вес брутто, кг | 0.225 | 22.5 |
Вес нетто, кг | 0.21825 | 20.25 |
Объем, м^3 | 0.000612 | 0.0736844 |
Длина, см | 9 | 47.5 |
Высота, см | 8.5 | 36.5 |
Ширина, см | 8 | 42.5 |
Способ нанесения информации | На стикер | На стикер |
