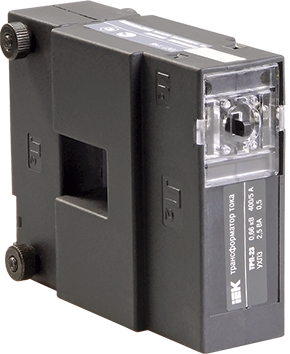

Трансформатор тока ТРП-23 400/5А 2,5ВА класс 0,5 IEK
Артикул:
Основные характеристики
| Первичный номин ток, А | 400 |
| Вторичный номин ток, А | 5 |
| Класс точности | 0,5 |
| Вторичное подключение | Винтовое соединение |
| С медной шиной | Нет |
Описание
Трансформаторы тока разъемные ТРП IEK предназначены: - для применения в схемах учета электроэнергии при расчетах с потребителями; - для применения в схемах коммерческого учета электроэнергии; - для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления
Соответствуют требованиям ГОСТ 7746. На основании положительных результатов испытаний на трансформаторы тока ТРП выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 54961-13.
Срок службы:
25 лет
Гарантия:
5 лет
Преимущества
- Межповерочный интервал - 4 года.
- Корпус ТРП выполнен из самозатухающего пластика.
- В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки.
- Трансформаторы ТРП комплектуются винтами и гайками для крепления проводников.
Особенности конструкции
Технические характеристики
| Первичный номин ток, А | 400 |
| Вторичный номин ток, А | 5 |
| Класс точности | 0,5 |
| Вторичное подключение | Винтовое соединение |
| С медной шиной | Нет |
| Ширина проёма, мм | 21 |
| Высота проема, мм | 32 |
| Номин напряжение, В | 660 |
| Модель или исполнение | Преобразователь тока с первичной обмоткой |
| Установка на защёлках | Нет |
| Наибольшее раб напряжение, кВ | 0,72 |
| Калиброванный | Да |
| Номин вторичная полная мощность, ВА | 2,5 |
| С защитой от прикосновения | Да |
| Класс точности | 0,5 |
| Номин частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Информационные материалы
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 20 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056230611 | 4606056230628 |
| Вес брутто, кг | 1.025 | 20.5 |
| Вес нетто, кг | 18.45 | |
| Объем, м^3 | 0.001418 | 0.02835 |
| Длина, см | 36 | |
| Высота, см | 25 | |
| Ширина, см | 31.5 | |
| Способ нанесения информации | На стикер | На стикер |
