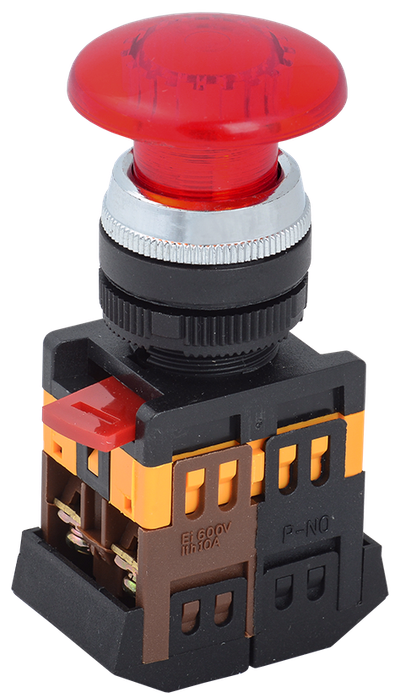

Кнопка управления AELA-22 "Грибок" d=22мм 1з+1р неон/240В красная IEK
Артикул:
Основные характеристики
| Диаметр отверстия, мм | 22 |
| С возвратной пружиной | Да |
| С сигнальной лампой - индикатором | Да |
| Цвет кнопки | Красный |
| Тип кнопки | Грибовидная |
Описание
Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Незначительная стоимость, высокая надежность и простота монтажа.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
Особенности конструкции
Технические характеристики
| Диаметр отверстия, мм | 22 |
| С возвратной пружиной | Да |
| С сигнальной лампой - индикатором | Да |
| Цвет кнопки | Красный |
| Тип кнопки | Грибовидная |
| Тип лампы | Неоновая лампа |
| Тип напряжения | Перемен./постоян. (AC/DC) |
| Функция переключения с фиксацией | Да |
| Степень защиты - IP | IP40 |
| С возможностью подсветки | Нет |
| Высота проёма под измерительный прибор, мм | - |
| Количество переключающих контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество нормально открытых контактов | 1 |
| Количество управляющих элементов | 1 |
| Напряжение питания лампы, В | 230 |
| Кол-во норм разомкнутых - НО контактов | 1 |
| Тип подключения | Винтовое соединение |
| Номин ток, А | 0,6 ... 10 |
| Ширина по количеству модульных расстояний | - |
| Номин раб напряжение, В | 48/120/230/400/660 |
| Количество переключающих контактов | 0 |
| Количество нормально закрытых контактов | 1 |
| Конструкция линзы | Нет |
| Ширина открытия, мм | - |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН |
| Штрихкод | 4606056032789 | 4606056032796 |
| Вес брутто, кг | 0.77 | 15.4 |
| Вес нетто, кг | 0.665 | 15.3 |
| Объем, м^3 | 0.002 | 0.049634 |
| Длина, см | 20 | 52 |
| Высота, см | 10 | 23 |
| Ширина, см | 10 | 41.5 |
| Способ нанесения информации | На стикер | На стикер |
