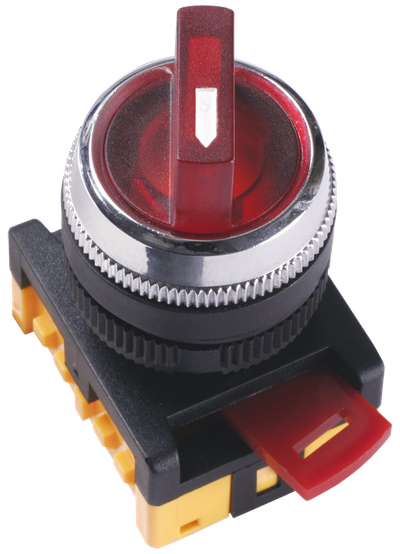

Переключатель АNС-22-2 на 2 положения "I-O" 1з+1р неон/240В красный IEK
Артикул:
Основные характеристики
| Обозначение положений | IEK_V0000156 |
| Количество полюсов | 1 |
| Номин тепловой ток Ith, А | 10 |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 1 |
Описание
Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Незначительная стоимость, высокая надежность и простота монтажа.
- Широкий ассортимент позволяет укомплектовать шкаф любой сложности.
Особенности конструкции
Технические характеристики
| Обозначение положений | IEK_V0000156 |
| Количество полюсов | 1 |
| Номин тепловой ток Ith, А | 10 |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 1 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 1 |
| С нейтральной позицией - ОТКЛ | Да |
| Глубина, мм | 86.0 |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Кол-во позиций переключения | 2 |
| Номин напряжение изоляции Ui, В | 660 |
| Подходит для промежуточного монтажа | Да |
| Тип ручки - доп устройства | IEK_V0000170 |
| Подходит для напольного монтажа | Нет |
| Конструкция прибора | Встраиваемое устройство |
| Фиксация положения переключателя | Да |
| В сборе в корпусе | Нет |
| Высота, мм | 48.0 |
| Тип выключателя | Переключатель ВКЛ/ОТКЛ |
| Степень защиты - IP сторона контактов | EV006404 |
| С возвратом в нейтральное положение | Нет |
| Класс защиты от поражения электрическим током | EV000583 |
| Номин напряжение постоян тока - DC, В | 440 |
| Цвет | EV000233 |
| Номин рабочий ток Ie при АС-15 400 В, А | 4,5 |
| Номин продолжительный ток Iu, А | 7.5 |
| Подходит для установки в распредел платы | Да |
| Электр износостойкость, млн циклов | 0,3 |
| Подходит для монтажа на передней стенке | Нет |
| Номинальная способность к присоединению, мм² | 2х2,5 |
| Номин раб напряжение DC контактов, В | 24; 48; 110; 220; 440 |
| Номин раб напряжение AC контактов, В | 110; 230; 400; 660 |
| Степень защиты - IP передняя сторона | IP40 |
| Функции переключателя | Многоступенчатый переключатель |
| Номин рабочий ток Ie при AC-15 230 В, А | 7,5 |
| Макс допустимое раб напряжение Ue AC, В | 660 |
| Диаметр отверстия, мм | 22.0 |
| Температура эксплуатации, °C | -10...40 |
| Ширина, мм | 30.0 |
| Тип изделия/компонента | Пакетный переключатель |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН |
| Штрихкод | 4606056096880 | 4606056096897 |
| Вес брутто, кг | 0.65 | 13 |
| Вес нетто, кг | 0.333 | 13.5 |
| Объем, м^3 | 0.002 | 0.03194 |
| Длина, см | 20 | 54 |
| Высота, см | 10 | 23 |
| Ширина, см | 10 | 33 |
| Способ нанесения информации | На стикер | На стикер |
