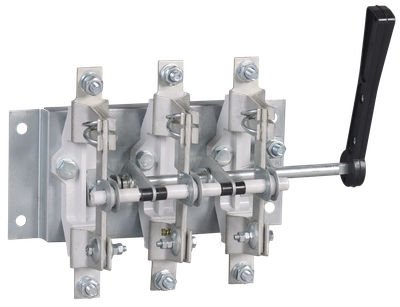

Разъединитель РЕ19-35-31120 250А IEK
Артикул:
Основные характеристики
| Количество полюсов | 3 |
| Макс допустимое раб напряжение Ue AC, В | 660 |
| Номин продолжительный ток Iu, А | 250 |
| Подходит для установки в распредел платы | Нет |
| Степень защиты - IP | EV006404 |
Описание
Разъединители серии РЕ19 предназначены для проведения номинального тока и нечастых неавтоматических коммутаций электрических цепей без нагрузки номинальным напряжением до 1000 В переменного тока частоты 50, 60 Гц.
РЕ-19 IEK могут применяться в распределительных устройствах с номинальными токами от 250 до 1600А.
Разъединители серии РЕ-19 IEK соответствуют требованиям ГОСТ Р 50030.3.
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Удобство монтажа и эксплуатации.
- Низкие потери мощности за счет применения высококачественных материалов.
- Видимый разрыв цепи.
- Широкий ассортимент рукояток управления.
- Возможность присоединения медных и алюминиевых проводников.
Особенности конструкции
Технические характеристики
| Количество полюсов | 3 |
| Макс допустимое раб напряжение Ue AC, В | 660 |
| Номин продолжительный ток Iu, А | 250 |
| Подходит для установки в распредел платы | Нет |
| Степень защиты - IP | EV006404 |
| Подходит для промежуточного монтажа | Нет |
| Номин напряжение изоляции Ui, В | 660 |
| Конструкция прибора | Встраиваемое устройство для встраиваемой техники |
| Пригоден в качестве сервисного выкл-ля | Нет |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Номин раб напряжение Ue, В | 660 |
| Условный номин ток короткого замыкания Iq, кА | 14 |
| Номин рабочее напряжение Ue -DC-20 В-, В | 440 |
| Пригоден в кач устр аварийной остановки | Нет |
| Подходит для напольного монтажа | Нет |
| Частота | EV008015 |
| Вид рукоятки ручного привода | Боковая смещенная |
| Компактная версия выкл-разъединителя | Нет |
| Пригоден в качестве главного выключателя | Да |
| Реверсивный переключатель | Нет |
| Климатическое исполнение | IEK_V0000009 |
| Пригоден в кач предохранительного выкл | Нет |
| Степень защиты - IP передняя сторона | IP00 |
| Моторный привод - дополнительно | Нет |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
Разъединитель - 1 шт.
Комплект метизов
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 4 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056379754 | 4606056379761 |
| Вес брутто, кг | 3.575 | 14.3 |
| Вес нетто, кг | 3.039 | 12.156 |
| Объем, м^3 | 0.022055 | 0.088218 |
| Длина, см | 35.5 | 58 |
| Высота, см | 17.5 | 39 |
| Ширина, см | 27.5 | 39 |
| Способ нанесения информации | На стикер | На стикер |
