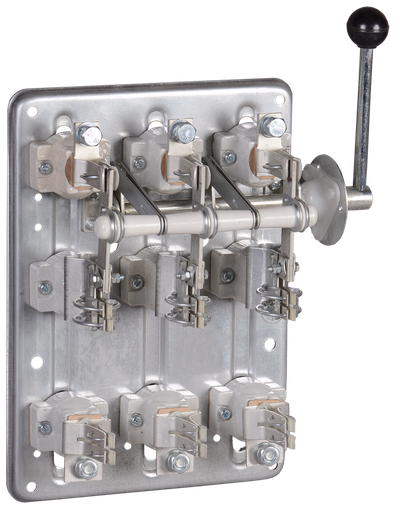

Разъединитель РПБ-1 100А П IEK
Артикул:
Основные характеристики
| Количество полюсов | 3 |
| Макс допустимое раб напряжение Ue AC, В | 400 |
| Тип плавкой вставки | ППНИ-33 |
| Номин продолжительный ток Iu, А | 100 |
| Категория применения | AC-20 В |
Описание
Разъединители-предохранители серии РП IEK предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей с номинальным током до 400А и номинальным напряжением до 400 В переменного тока в распределительных устройствах.
Разъединители-предохранители серии РП соответствуют требованиям ГОСТ Р 50030.3.
Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления и т.п.
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Удобство монтажа и эксплуатации.
- Низкие потери мощности за счет применения высококачественных материалов.
- Видимый разрыв цепи.
- Широкий ассортимент рукояток управления.
- Возможность присоединения медных и алюминиевых проводников.
Особенности конструкции
Технические характеристики
| Количество полюсов | 3 |
| Макс допустимое раб напряжение Ue AC, В | 400 |
| Тип плавкой вставки | ППНИ-33 |
| Номин продолжительный ток Iu, А | 100 |
| Категория применения | AC-20 В |
| Степень защиты - IP | IP00 |
| Компактная версия выкл-разъединителя | Нет |
| Моторный привод - дополнительно | Нет |
| Реверсивный переключатель | Нет |
| Вид рукоятки ручного привода | Боковая смещенная |
| Номин напряжение изоляции Ui, В | 660 |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Условный номин ток короткого замыкания Iq, кА | 20 |
| Категория применения | AC-20 В |
| Констр размер вставки плавкого предохр-ля | Типоразмер 0 (NH0) |
| Климатическое исполнение | УХЛ3 |
| Пригоден в кач предохранительного выкл | Нет |
| Пригоден в качестве сервисного выкл-ля | Нет |
| Конструкция прибора | Встраиваемое устройство для встраиваемой техники |
| Подходит для промежуточного монтажа | Нет |
| Степень защиты - IP передняя сторона | IP00 |
| Пригоден в кач устр аварийной остановки | Нет |
| Подходит для установки в распредел платы | Нет |
| Частота | 50/60 Гц |
| Подходит для напольного монтажа | Нет |
| Пригоден в качестве главного выключателя | Да |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
Разъединитель - 1 шт.
Комплект метизов
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 2 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056379983 | 4606056379990 |
| Вес брутто, кг | 5.55 | 11.1 |
| Вес нетто, кг | 4.718 | 9.436 |
| Объем, м^3 | 0.02112 | 0.04224 |
| Длина, см | 42 | 66 |
| Высота, см | 15 | 16 |
| Ширина, см | 31 | 40 |
| Способ нанесения информации | На стикер | На стикер |
