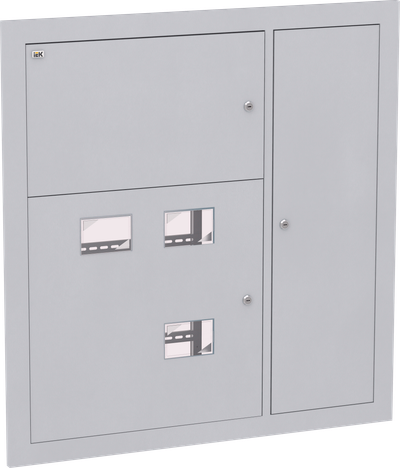

Корпус металлический ЩЭ-3-1 36 УХЛ3 IP31 IEK

Основные характеристики
Глубина, мм | 155 |
Номер цвета RAL | 7035 |
Высота, мм | 1000 |
С монтажной платой | Да |
Ширина, мм | 960 |
Описание
Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования. В вводно-учетном и распределительном отсеках в корпусах ЩЭ-Х-1 размещены перфорированные планки для крепления счетчиков (по количеству квартир), в корпусах ЩЭ-Х-6 установлена съемная монтажная панель. В вводно-учетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии. В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п.
Срок службы:
25 лет
Гарантия:
3 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат соответствия.

Особенности конструкции
Технические характеристики
Глубина, мм | 155 |
Номер цвета RAL | 7035 |
Высота, мм | 1000 |
С монтажной платой | Да |
Ширина, мм | 960 |
Цвет | Серый |
Кол-во дверей шкафа | 3 |
Вес, кг | 19.7 |
Степень защиты - IP | IP31 |
Материал | Сталь |
С стеклянной дверью | Нет |
Встроен в стену | Да |
Толщина металла, мм | 1 |
Подходит для уличной установки | Нет |
Угол открытия двери, ° | 105 |
Тип поверхности | Порошковая окраска |
Возможность состыковки друг с другом | Нет |
Климатическое исполнение | УХЛ3 |
Фактура поверхности | IEK_V0000104 |
Возможность настенного монтажа | Да |
Возможность напольного монтажа | Нет |
Поверхностный монтаж | Да |
Возможность настенного монтажа | Да |
Возможность напольного монтажа | Нет |
Температура эксплуатации, °C | -60...40 |
Количество модулей | 40 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Чертеж dwg (DWG, 449.02 KB)
AutoCad, Чертеж dwg (DWG, 90.35 KB)
КОМПАС, База оборудования (M3D, 991.38 KB)
Revit, База оборудования (ZIP, 262.54 MB)
nanoCAD BIM Электро, База оборудования (SDF, 426.39 MB)
nanoCAD BIM Электро, База оборудования (SDF, 706.52 MB)
3D-модель, STEP-формат (STP, 1.68 MB)
Комплектация
Корпус - 1 шт.
Панель - 1 шт.
Планка - 4 шт.
Планка короткая - 4 шт.
Планка горизонтальная - 2 шт.
Планка вертикальная правая / левая - 1 / 1 шт.
Держатель - 1 шт.
Изолятор - 3 шт.
Кронштейн правый / левый - 2 / 2 шт.
Накладка на замок 19-16/40 - 1 шт.
Рейка под шину PEN - 1 шт.
Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=90мм - 1 шт.
Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=43,5мм - 3 шт.
Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=440мм - 2 шт.
Сжим У-733М - 5 шт.
Табличка маркировочная - 3 шт.
Метизы.
Знак "Острожно! Электрическое напряжение" - 2 шт.
Знак "Заземление" - 4 шт.
Инструкция по сборке - 1 экз.
Паспорт - 1 экз.
