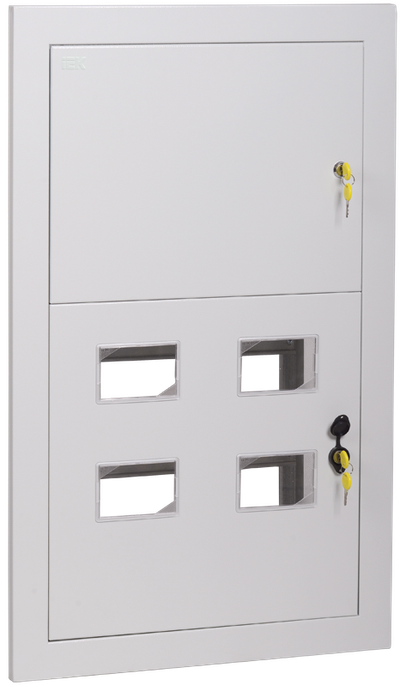

Корпус металлический ЩЭ-4-2 36 УХЛ3 IP31 IEK

Основные характеристики
Глубина, мм | 157 |
Номер цвета RAL | 7035 |
Высота, мм | 890 |
С монтажной платой | Да |
Ширина, мм | 550 |
Описание
Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из двух отсеков: вводно-учетного и распределительного. В вводно-учетном отсеке корпусов ЩЭ-Х-2 размещены перфорированные планки для крепления счетчиков на DIN-рейку (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Возможно навесное исполнение ЩЭ-Х-2 при использовании дополнительного кожуха.
Срок службы:
25 лет
Гарантия:
3 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат соответствия.

Особенности конструкции
Технические характеристики
Глубина, мм | 157 |
Номер цвета RAL | 7035 |
Высота, мм | 890 |
С монтажной платой | Да |
Ширина, мм | 550 |
Цвет | Серый |
Кол-во дверей шкафа | 2 |
Вес, кг | 10.6 |
Степень защиты - IP | IP31 |
Материал | Сталь |
С стеклянной дверью | Нет |
Встроен в стену | Да |
Климатическое исполнение | УХЛ3 |
Угол открытия двери, ° | 105 |
Возможность настенного монтажа | Да |
Поверхностный монтаж | Нет |
Подходит для уличной установки | Нет |
Тип поверхности | Порошковая окраска |
Количество модулей | 40 |
Возможность напольного монтажа | Нет |
Температура эксплуатации, °C | -60...40 |
Возможность настенного монтажа | Да |
Фактура поверхности | IEK_V0000104 |
Возможность напольного монтажа | Нет |
Толщина металла, мм | 1 |
Возможность состыковки друг с другом | Нет |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус - 1 шт;
Панель - 1 шт;
DIN-рейка - 4 шт;
Рейка под шину «РЕ» - 1 шт;
Планка горизонтальная - 2 шт;
Планка вертикальная правая - 1 шт;
Планка вертикальная левая - 1 шт;
Кронштейн правый - 2 шт;
Кронштейн левый - 2 шт;
Болт М6х16 - 8 шт;
Винт 2М4х20 - 12 шт;
Гайка М6 - 8 шт;
Гайка с фланцем М6 - 4 шт;
Шайба плоская 4 - 12 шт;
Шайба плоская 6 - 16 шт;
Шайба пружинная 4 - 12 шт;
Шайба пружинная 6 - 8 шт;
Винт самонарезающий 4х13 - 12 шт;
Шина 6х9 8/1 - 4 шт;
Шина 6х9 8/2 - 4 шт;
Изолятор DIN - 4 шт;
Сжим - 5 шт;
Знак «Опасность поражения электрическим током» - 2 шт;
Знак «заземление» - 4 шт;
Этикетка для маркировки - 24 шт;
Заглушка модулей - 4 шт;
Инструкция по сборке и монтажу - 1 экз;
Паспорт - 1 экз.
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 1 |
Единицы измерения | шт | шт |
Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4606056446302 | 4606056446302 |
Вес брутто, кг | 11 | 11 |
Вес нетто, кг | 10.6 | 10.6 |
Объем, м^3 | 0.08208 | 0.08208 |
Длина, см | 90 | 57 |
Высота, см | 16.5 | 16 |
Ширина, см | 56 | 90 |
Способ нанесения информации | На стикер | На стикер |
