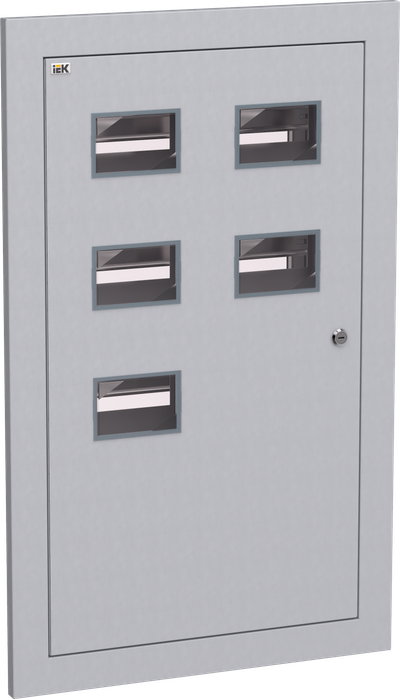

Корпус металлический ЩЭ-5-2 (890х550х157мм) 36 УХЛ3 IP31 IEK
Основные характеристики
| Глубина, мм | 157 |
| Номер цвета RAL | 7035 |
| Высота, мм | 890 |
| С монтажной платой | Да |
| Ширина, мм | 550 |
Описание
Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из одного отсека: вводно-учетный и распределительный объединены в один. Корпус укомплектован DIN-рейками для крепления счетчиков (по количеству квартир), аппаратов групповых линий; рейкой для установки шин N и РЕ; оперативной панелью. Возможно навесное исполнение ЩЭ-Х-2 при использовании дополнительного кожуха.
Срок службы:
25 лет
Гарантия:
3 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Возможность навесного исполнения при использовании дополнительного кожуха.
Оперативная панель закрывает токоведущие части.
Крепление счетчиков на DIN-рейку.
Удобные окна для снятия показаний счетчика.
Технические характеристики
| Глубина, мм | 157 |
| Номер цвета RAL | 7035 |
| Высота, мм | 890 |
| С монтажной платой | Да |
| Ширина, мм | 550 |
| Цвет | Серый |
| Кол-во дверей шкафа | 3 |
| Вес, кг | 12.3 |
| Степень защиты - IP | IP31 |
| Материал | Сталь |
| С стеклянной дверью | Нет |
| Тип поверхности | Порошковая окраска |
| Возможность напольного монтажа | Нет |
| Возможность напольного монтажа | Нет |
| Возможность настенного монтажа | Да |
| Возможность настенного монтажа | Да |
| Поверхностный монтаж | Нет |
| Возможность состыковки друг с другом | Нет |
| Подходит для уличной установки | Нет |
| Температура эксплуатации, °C | -60...40 |
| Климатическое исполнение | УХЛ3 |
| Толщина металла, мм | 1 |
| Угол открытия двери, ° | 105 |
| Встроен в стену | Да |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4610084194913 | 4610084194913 |
| Вес брутто, кг | 12.1 | 12.1 |
| Вес нетто, кг | 10.7 | 10.7 |
| Объем, м^3 | 0.08721 | 0.08721 |
| Длина, см | 57 | 90 |
| Высота, см | 16 | 17 |
| Ширина, см | 90 | 57 |
| Способ нанесения информации | На стикер | На стикер |
