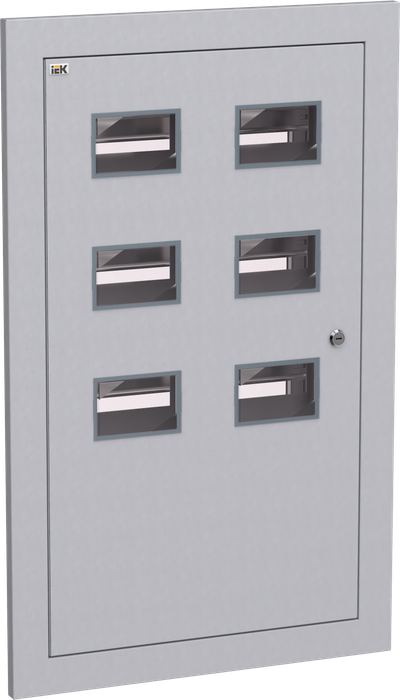

Корпус металлический ЩЭ-6-2 (890х550х157мм) 36 УХЛ3 IP31 IEK
Основные характеристики
| Глубина, мм | 157 |
| Номер цвета RAL | 7035 |
| Высота, мм | 890 |
| С монтажной платой | Да |
| Ширина, мм | 550 |
Описание
Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из одного отсека: вводно-учетный и распределительный объединены в один. Корпус укомплектован DIN-рейками для крепления счетчиков (по количеству квартир), аппаратов групповых линий; рейкой для установки шин N и РЕ; оперативной панелью. Возможно навесное исполнение ЩЭ-Х-2 при использовании дополнительного кожуха.
Срок службы:
25 лет
Гарантия:
3 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Технические характеристики
| Глубина, мм | 157 |
| Номер цвета RAL | 7035 |
| Высота, мм | 890 |
| С монтажной платой | Да |
| Ширина, мм | 550 |
| Цвет | Серый |
| Кол-во дверей шкафа | 3 |
| Вес, кг | 12.3 |
| Степень защиты - IP | IP31 |
| Материал | Сталь |
| С стеклянной дверью | Нет |
| Встроен в стену | Да |
| Поверхностный монтаж | Нет |
| Возможность настенного монтажа | Да |
| Подходит для уличной установки | Нет |
| Температура эксплуатации, °C | -60...40 |
| Угол открытия двери, ° | 105 |
| Климатическое исполнение | УХЛ3 |
| Возможность напольного монтажа | Нет |
| Тип поверхности | Порошковая окраска |
| Возможность состыковки друг с другом | Нет |
| Фактура поверхности | IEK_V0000104 |
| Возможность напольного монтажа | Нет |
| Толщина металла, мм | 1 |
| Возможность настенного монтажа | Да |
Документация
Сертификаты
Сертификат добровольный ГОСТ Р (PDF, 410.91 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Экспертное заключение (PDF, 285.33 KB)
Декларация ТР ТС (PDF, 1.86 MB)
Декларация ТР ТС (PDF, 1.86 MB)
Декларация ТР ТС (PDF, 1.86 MB)
Декларация ТР ТС (PDF, 1.86 MB)
Отказное письмо ТР ЕАЭС (PDF, 556.50 KB)
Отказное письмо ТР ТС НВО (PDF, 3.03 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ТС (PDF, 1.43 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4610084194920 | 4610084194920 |
| Вес брутто, кг | 12.3 | 12.3 |
| Вес нетто, кг | 10.7 | 10.7 |
| Объем, м^3 | 0.08721 | 0.08721 |
| Длина, см | 57 | 90 |
| Высота, см | 16 | 17 |
| Ширина, см | 90 | 57 |
| Способ нанесения информации | На стикер | На стикер |
