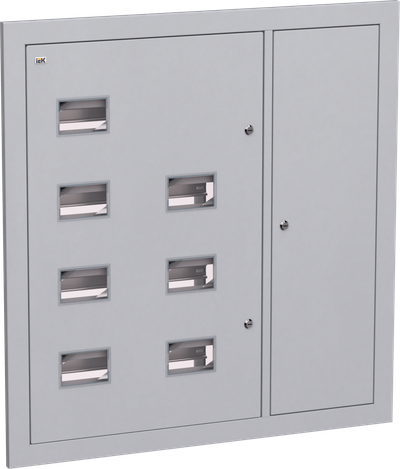

Корпус металлический ЩЭ-7-Э (1000х960х110мм) 36 УХЛ3 IP31 LIGHT IEK

Основные характеристики
Глубина, мм | 110 |
Номер цвета RAL | 7035 |
С монтажной платой | Да |
Высота, мм | 1000 |
Ширина, мм | 960 |
Описание
Используется для сборки этажного распределительного щита на 7 квартир, предназначенного для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из двух отсеков: вводно-учетный и распределительный объединены в один, второй – отсек слаботочного оборудования. В вводно-учетном, распределительном отсеках размещены DIN-рейки для крепления счетчиков (по количеству квартир), аппаратов групповых линий и рейка для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п. Для обеспечения пожарной безопасности между слаботочным и силовым отсеками расположена разделительная перегородка.
Срок службы:
25 лет
Гарантия:
3 года
Преимущества
- Уменьшенная глубина ниши.
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокая технологичность и простота сборки.
- Удобство монтажа благодаря съемной монтажной раме.
- Высокий уровень электробезопасности.
- Сертификат соответствия.

Особенности конструкции
Технические характеристики
Глубина, мм | 110 |
Номер цвета RAL | 7035 |
С монтажной платой | Да |
Высота, мм | 1000 |
Ширина, мм | 960 |
Цвет | Серый |
Кол-во дверей шкафа | 3 |
Вес, кг | 16.0 |
Степень защиты - IP | IP31 |
Материал | Сталь |
С стеклянной дверью | Нет |
Толщина металла, мм | 0,8 |
Количество модулей | 36 |
Угол открытия двери, ° | 105 |
Возможность напольного монтажа | Нет |
Возможность настенного монтажа | Да |
Возможность настенного монтажа | Да |
Фактура поверхности | IEK_V0000104 |
Поверхностный монтаж | Нет |
Встроен в стену | Да |
Температура эксплуатации, °C | -60...40 |
Тип поверхности | Порошковая окраска |
Возможность состыковки друг с другом | Нет |
Климатическое исполнение | УХЛ3 |
Возможность напольного монтажа | Нет |
Подходит для уличной установки | Нет |
Документация
Сертификаты
Сертификат добровольный ГОСТ Р (PDF, 410.91 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Экспертное заключение (PDF, 285.33 KB)
Отказное письмо ТР ЕАЭС (PDF, 556.50 KB)
Отказное письмо ТР ТС НВО (PDF, 3.03 MB)
Отказное письмо ТР ТС НВО (PDF, 3.03 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ТС (PDF, 1.43 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус - 1 шт.
Панель - 1 шт.
Планка короткая - 2 шт.
Т-образная направляющая ТН35-7,5 по ГОСТ IEC 60715 - 4 шт.
Рейка под шину PE - 1 шт.
Метизы.
Паспорт - 1 экз.
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 1 |
Единицы измерения | шт | шт |
Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4610084014129 | 4610084014129 |
Вес брутто, кг | 17.6 | 17.6 |
Вес нетто, кг | 15.5 | 15.5 |
Объем, м^3 | 0.118728 | 0.118728 |
Длина, см | 101.5 | 102 |
Высота, см | 11.5 | 12 |
Ширина, см | 96.5 | 97 |
Способ нанесения информации | На стикер | На стикер |
