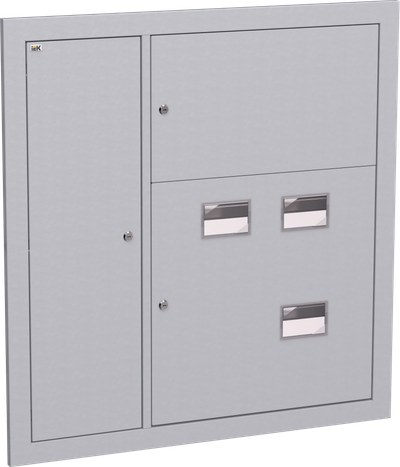

Корпус металлический ЩЭ-3-Э 36 IP31 (слаботочный отсек слева) LIGHT IEK

Основные характеристики
Глубина, мм | 110 |
Номер цвета RAL | 7035 |
Высота, мм | 1000 |
С монтажной платой | Да |
Ширина, мм | 960 |
Описание
Используется для сборки этажного распределительного щита на 3 квартиры, предназначенного для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования (расположен слева). В вводно-учетном и распределительном отсеках размещены DIN-рейки для крепления счетчиков (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и рейка для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п. Для обеспечения пожарной безопасности между слаботочным и силовым отсеками расположена разделительная перегородка.
Срок службы:
25 лет
Гарантия:
3 года
Преимущества
- Уменьшенная глубина ниши.
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокая технологичность и простота сборки.
- Удобство монтажа благодаря съемной монтажной раме.
- Высокий уровень электробезопасности.
- Сертификат соответствия.

Особенности конструкции
Технические характеристики
Глубина, мм | 110 |
Номер цвета RAL | 7035 |
Высота, мм | 1000 |
С монтажной платой | Да |
Ширина, мм | 960 |
Цвет | Серый |
Кол-во дверей шкафа | 3 |
Вес, кг | 15.0 |
Степень защиты - IP | IP31 |
Материал | Сталь |
С стеклянной дверью | Нет |
Климатическое исполнение | УХЛ3 |
Количество модулей | 40 |
Подходит для уличной установки | Нет |
Температура эксплуатации, °C | -60...40 |
Толщина металла, мм | 0,8 |
Возможность напольного монтажа | Нет |
Встроен в стену | Да |
Возможность напольного монтажа | Нет |
Угол открытия двери, ° | 105 |
Фактура поверхности | IEK_V0000104 |
Поверхностный монтаж | Нет |
Тип поверхности | Порошковая окраска |
Возможность настенного монтажа | Да |
Возможность состыковки друг с другом | Нет |
Возможность настенного монтажа | Да |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 1 |
Единицы измерения | шт | шт |
Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4606056822557 | 4606056822557 |
Вес брутто, кг | 15.4 | 15.4 |
Вес нетто, кг | 16 | 16 |
Объем, м^3 | 0.126048 | 0.126048 |
Длина, см | 102 | 101 |
Высота, см | 14 | 13 |
Ширина, см | 97 | 96 |
Способ нанесения информации | На стикер | На стикер |
