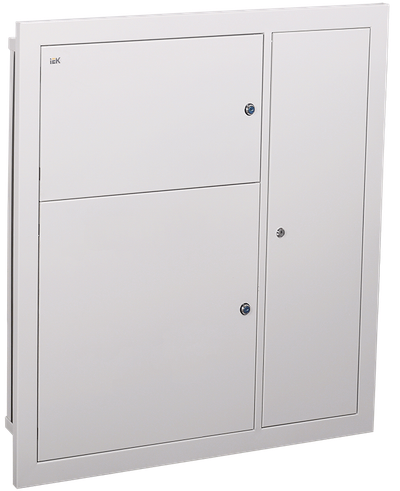

Корпус металлический ЩЭ-2 36 УХЛ3 (без окон) IP31 LIGHT IEK
Основные характеристики
| Глубина, мм | 157 |
| Номер цвета RAL | 7035 |
| Высота, мм | 1000 |
| С монтажной платой | Да |
| Ширина, мм | 960 |
Описание
Используется для сборки этажного распределительного щита на 2 квартиры, предназначенного для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования. В вводно-учетном и распределительном отсеках размещены DIN-рейки для крепления счетчиков (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и рейка для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п. Для обеспечения пожарной безопасности между слаботочным и силовым отсеками расположена разделительная перегородка.
Срок службы:
25 лет
Гарантия:
3 года
Преимущества
- Возможность навесного исполнения (при использовании кожуха).
- Возможность пломбировки учетного отсека (с помощью ушек).
- Оперативная панель в распределительном отсеке закрывает токоведущие части.
- Конструктив корпуса позволяет установку в нишу с проложенным силовым кабелем.
- Удобная регулировка крепежных элементов.
- Шпильки заземления на двери слаботочного отсека и на оболочке.
- Высококачественное наружное покрытие (цвет RAL 7035).
- Удобство монтажа, транспортировки и хранения.
Особенности конструкции
Технические характеристики
| Глубина, мм | 157 |
| Номер цвета RAL | 7035 |
| Высота, мм | 1000 |
| С монтажной платой | Да |
| Ширина, мм | 960 |
| Цвет | Серый |
| Кол-во дверей шкафа | 3 |
| Вес, кг | 16.0 |
| Степень защиты - IP | IP31 |
| Материал | Сталь |
| С стеклянной дверью | Нет |
| Температура эксплуатации, °C | -60...40 |
| Поверхностный монтаж | Нет |
| Возможность настенного монтажа | Да |
| Подходит для уличной установки | Нет |
| Тип поверхности | Порошковая окраска |
| Возможность состыковки друг с другом | Нет |
| Возможность напольного монтажа | Нет |
| Возможность настенного монтажа | Да |
| Толщина металла, мм | 0,8 |
| Климатическое исполнение | УХЛ3 |
| Фактура поверхности | IEK_V0000104 |
| Количество модулей | 20 |
| Возможность напольного монтажа | Нет |
| Встроен в стену | Да |
| Угол открытия двери, ° | 105 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус - 1 шт.
Панель - 1 шт.
Планка короткая - 2 шт.
Т-образная направляющая ТН35-7,5 по ГОСТ IEC 60715 - 1 шт.
Рейка под шину PE - 1 шт.
Метизы.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056579000 | 4606056579000 |
| Вес брутто, кг | 17.4 | 17.4 |
| Вес нетто, кг | ||
| Объем, м^3 | 0.1584 | 0.1584 |
| Длина, см | 16.5 | 16.5 |
| Высота, см | 100 | 100 |
| Ширина, см | 96 | 96 |
| Способ нанесения информации |
