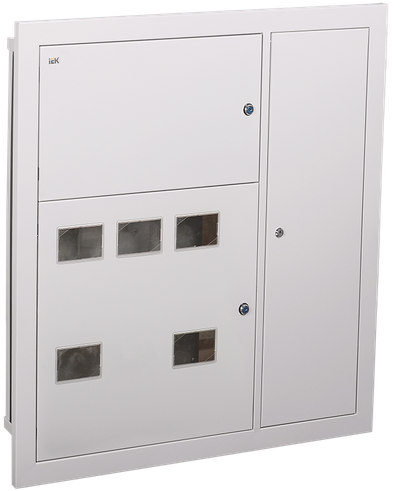

Корпус металлический ЩЭ-5 36 УХЛ3 IP31 LIGHT IEK

Описание

Используется для сборки этажного распределительного щита на 5 квартир, предназначенного для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования. В вводно-учетном и распределительном отсеках размещены DIN-рейки для крепления счетчиков (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и рейка для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п. Для обеспечения пожарной безопасности между слаботочным и силовым отсеками расположена разделительная перегородка.

Преимущества

  • Повышенная антикоррозийная стойкость.
  • Высококачественное наружное покрытие.
  • Высокая технологичность и простота сборки.
  • Удобство монтажа.
  • Высокий уровень электробезопасности.
  • Сертификат соответствия.
Корпус металлический ЩЭ-5 36 УХЛ3 IP31 LIGHT IEK

Особенности конструкции

Технические характеристики

Глубина, мм157
Номер цвета RAL7035
Высота, мм1000
С монтажной платойДа
Ширина, мм960
ЦветСерый
Кол-во дверей шкафа3
Вес, кг15.9
Степень защиты - IPIP31
МатериалСталь
С стеклянной дверьюНет
Возможность напольного монтажаНет
Количество модулей40
Возможность настенного монтажаДа
Встроен в стену Да
Фактура поверхностиШагрень
Возможность напольного монтажаНет
Угол открытия двери, °105
Подходит для уличной установкиНет
Тип поверхностиПорошковая окраска
Возможность настенного монтажаДа
Поверхностный монтажНет
Температура эксплуатации, °C-60...40
Климатическое исполнениеУХЛ3
Возможность состыковки друг с другомНет
Толщина металла, мм0,8

Документация

Комплектация

  • Корпус - 1 шт.

  • Панель - 1 шт.

  • Планка короткая - 2 шт.

  • Т-образная направляющая ТН35-7,5 по ГОСТ IEC 60715 - 4 шт.

  • Рейка под шину PE - 1 шт.

  • Метизы.

  • Паспорт - 1 экз.

Логистические параметры

ИндивидуальнаяТранспортная
Количество11
Единицы измеренияштшт
Тип упаковкиГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
Штрихкод46060563944434606056394443
Вес брутто, кг17.217.2
Вес нетто, кг1616
Объем, м^30.1681980.168198
Длина, см101.517
Высота, см16.5102
Ширина, см96.597
Способ нанесения информацииНа стикерНа стикер
