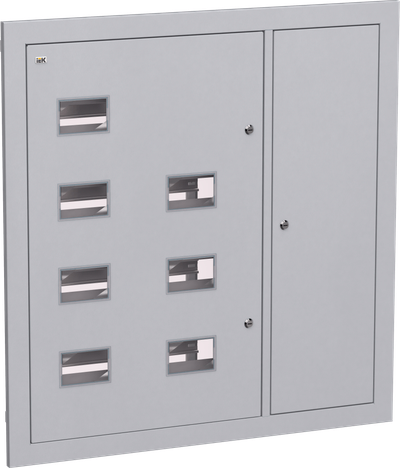

Корпус металлический ЩЭ-7 36 УХЛ3 IP31 LIGHT IEK

Описание

Используется для сборки этажного распределительного щита на 7 квартир, предназначенного для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из двух отсеков: вводно-учетный и распределительный объединены в один, второй – отсек слаботочного оборудования. В вводно-учетном, распределительном отсеках размещены DIN-рейки для крепления счетчиков (по количеству квартир), аппаратов групповых линий и рейка для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п. Для обеспечения пожарной безопасности между слаботочным и силовым отсеками расположена разделительная перегородка.

Преимущества

  • Повышенная антикоррозийная стойкость.
  • Высококачественное наружное покрытие.
  • Высокая технологичность и простота сборки.
  • Удобство монтажа.
  • Высокий уровень электробезопасности.
  • Сертификат соответствия.
Корпус металлический ЩЭ-7 36 УХЛ3 IP31 LIGHT IEK

Особенности конструкции

Технические характеристики

Глубина, мм157
Номер цвета RAL7035
С монтажной платойДа
Высота, мм1000
Ширина, мм960
ЦветСерый
Кол-во дверей шкафа3
Вес, кг16.8
Степень защиты - IPIP31
МатериалСталь
С стеклянной дверьюНет
Возможность состыковки друг с другомНет
Количество модулей36
Встроен в стену Да
Возможность напольного монтажаНет
Тип поверхностиПорошковая окраска
Возможность настенного монтажаДа
Возможность настенного монтажаДа
Климатическое исполнениеУХЛ3
Толщина металла, мм0,8
Поверхностный монтажНет
Фактура поверхностиШагрень
Подходит для уличной установкиНет
Возможность напольного монтажаНет
Температура эксплуатации, °C-60...40
Угол открытия двери, °105

Документация

Комплектация

  • Корпус - 1 шт.

  • Панель - 1 шт.

  • Планка короткая - 2 шт.

  • Т-образная направляющая ТН35-7,5 по ГОСТ IEC 60715 - 4 шт.

  • Рейка под шину PE - 1 шт.

  • Метизы.

  • Паспорт - 1 экз.

Логистические параметры

ИндивидуальнаяТранспортная
Количество11
Единицы измеренияштшт
Тип упаковкиГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
Штрихкод46100840141054610084014105
Вес брутто, кг1818
Вес нетто, кг16.816.8
Объем, м^30.1681980.168198
Длина, см101.5102
Высота, см16.517
Ширина, см96.597
Способ нанесения информацииНа стикерНа стикер
