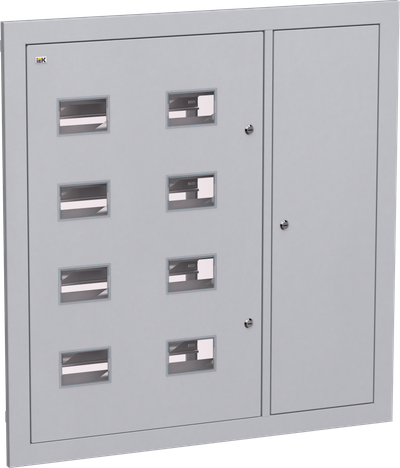

Корпус металлический ЩЭ-8 36 УХЛ3 IP31 LIGHT IEK
Основные характеристики
| Глубина, мм | 157 |
| Номер цвета RAL | 7035 |
| Высота, мм | 1000 |
| С монтажной платой | Да |
| Ширина, мм | 960 |
Описание
Используется для сборки этажного распределительного щита на 8 квартир, предназначенного для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из двух отсеков: вводно-учетный и распределительный объединены в один, второй – отсек слаботочного оборудования. В вводно-учетном, распределительном отсеках размещены DIN-рейки для крепления счетчиков (по количеству квартир), аппаратов групповых линий и рейка для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п. Для обеспечения пожарной безопасности между слаботочным и силовым отсеками расположена разделительная перегородка.
Срок службы:
25 лет
Гарантия:
3 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Возможность пломбировки учетного отсека.
Дверца вводно-учетного отсека имеет застекленные окна для снятия показаний счетчика.
Съемная монтажная панель позволяет без дополнительных переходников установить любые типы однофазных или трехфазных счетчиков.
Каждый из отсеков закрывается отдельной дверцей. Секреты ключей для разных отсеков не совпадают.
Технические характеристики
| Глубина, мм | 157 |
| Номер цвета RAL | 7035 |
| Высота, мм | 1000 |
| С монтажной платой | Да |
| Ширина, мм | 960 |
| Цвет | Серый |
| Кол-во дверей шкафа | 3 |
| Вес, кг | 16.8 |
| Степень защиты - IP | IP31 |
| Материал | Сталь |
| С стеклянной дверью | Нет |
| Тип поверхности | Порошковая окраска |
| Возможность напольного монтажа | Нет |
| Возможность напольного монтажа | Нет |
| Возможность настенного монтажа | Да |
| Возможность настенного монтажа | Да |
| Поверхностный монтаж | Нет |
| Возможность состыковки друг с другом | Нет |
| Подходит для уличной установки | Нет |
| Температура эксплуатации, °C | -60...40 |
| Климатическое исполнение | УХЛ3 |
| Толщина металла, мм | 0,8 |
| Угол открытия двери, ° | 105 |
| Количество модулей | 36 |
| Встроен в стену | Да |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус - 1 шт.
Панель - 1 шт.
Планка короткая - 2 шт.
Т-образная направляющая ТН35-7,5 по ГОСТ IEC 60715 - 4 шт.
Рейка под шину PE - 1 шт.
Метизы.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4610084014112 | 4610084014112 |
| Вес брутто, кг | 17 | 17 |
| Вес нетто, кг | 16.8 | 16.8 |
| Объем, м^3 | 0.158304 | 0.158304 |
| Длина, см | 101.5 | 102 |
| Высота, см | 16.5 | 16 |
| Ширина, см | 96.5 | 97 |
| Способ нанесения информации | На стикер | На стикер |
