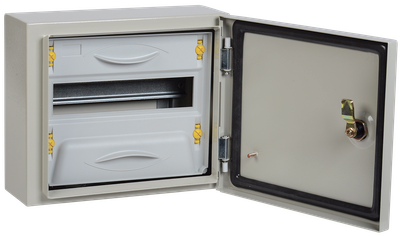

PRO Корпус металлический ЩРн-12з-1 УХЛ3 IP54 IEK
- Видео
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 12 |
| Кол-во рядов | 1 |
| Цвет | Серый |
| Степень защиты - IP | IP54 |
Аналоги
Описание
Корпуса распределительные ЩРН(В) серии PRO предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также для защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Удобство и простота сборки благодаря съемной монтажной раме.
- Высокая электробезопасность - наличие защитной оперативной панели.
- Жесткость конструкции.
- Возможность установки шин сверху и снизу.
- Суппорты для шин в базовой комплектации (без шин N и PE).
- Увеличенное расстояние между задней стенкой и DIN-рейками для удобства прокладки проводов.
- Жесткая и легкая конструкция.
- Унифицированный модельный ряд.
- Стильный дизайн.
- Сертификат соответствия.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 12 |
| Кол-во рядов | 1 |
| Цвет | Серый |
| Степень защиты - IP | IP54 |
| Высота, мм | 260.0 |
| Ширина, мм | 310.0 |
| Глубина, мм | 128.0 |
| Номер цвета RAL | 7035 |
| Материал корпуса | Сталь |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Монтажная глубина - ниши, мм | - |
| Тип крышки | Закрытого типа (закрывающаяся) |
| С прозрачной крышкой | Нет |
| DIN-рейка | Да |
| С монтажной платой | Нет |
| Возможно расширение | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Монтажная рама - 1 шт.
Оперативная панель и пластиковые элементы - 1 шт.
Суппорт (без шин N и PE) - 1 шт.
Сальник d21 - 5 шт.
Комплект для навески корпуса.
Метизы.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 1 шт.
Таблица маркировочная (12 модулей) - 1 шт.
Инструкция по установке - 1 экз.
Паспорт - 1 экз.
Суппорты (без шин N и PE)
Оперативная панель и пластиковые элементы
Знаки электробезопасности
Съемная монтажная рама
Таблица маркировочная
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056427288 | 4606056427288 |
| Вес брутто, кг | 4.3 | 4.3 |
| Вес нетто, кг | 3.2 | 3.2 |
| Объем, м^3 | 0.012152 | 0.012152 |
| Длина, см | 32.5 | 31 |
| Высота, см | 13.5 | 14 |
| Ширина, см | 28 | 28 |
| Способ нанесения информации | На стикер | На стикер |
