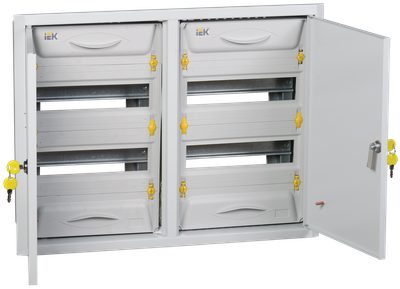

UNIVERSAL Корпус металлический ЩРв-2х24з-1 36 IP31 (артикул замены TI5-50-V-2X024-31-7035) IEK
Описание
Щиты распределительные ЩРн, ЩРв серии "УНИВЕРСАЛ" (UNIVERSAL) предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Удобство и простота сборки благодаря съемной монтажной раме.
- Полная комплектация (суппорты с шинами N и PE).
- Возможность установки шин сверху и снизу.
- Многофункциональный кабель-ввод.
- Увеличенное расстояние между задней стенкой и DIN-рейками для удобства прокладки проводов.
- Возможность пломбировки фальшь-панели.
- Жесткость конструкции.
- Унифицированный модельный ряд.
- Высокий уровень электробезопасности.
- Стильный, эргономичный дизайн.
- Сертификат соответствия.
- Наличие защитной оперативной панели суппортов для шин.
Особенности конструкции
Документация
Сертификаты
Паспорта и РЭ
Модели для проектировщиков
AutoCad, Чертеж dwg (DWG, 211.55 KB)
AutoCad, Чертеж dwg (DWG, 308.11 KB)
3D-модель, STEP-формат (STEP, 2.44 MB)
nanoCAD BIM Электро, База оборудования (SDF, 426.39 MB)
nanoCAD BIM Электро, База оборудования (SDF, 706.52 MB)
КОМПАС, База оборудования (M3D, 1.89 MB)
Revit, База оборудования (ZIP, 262.54 MB)
Комплектация
Корпус металлический - 1 шт.
Монтажная рама - 1 шт.
Оперативная панель и пластиковые элементы - 1 шт.
Провод заземления - 2 шт.
Суппорт (арт. YIS50-SUFP-K03) - 4 шт.
Шина PEN 8х12 24/2 - 4 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 4 шт.
Таблица маркировочная (12 модулей) - 4 шт.
Метизы.
Паспорт - 1 экз.
Таблица маркировочная
Заглушка 12 модулей UNIVERSAL/PRO (арт. YIS50-12-K03)
Съемная монтажная рама
Оперативная панель и пластиковые элементы
Знаки электробезопасности
Суппорты и шины PEN
Кабельный ввод-сальник
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056182040 | 4606056182040 |
| Вес брутто, кг | 8.68 | 8.68 |
| Вес нетто, кг | 7.8 | 7.8 |
| Объем, м^3 | 0.051708 | 0.051708 |
| Длина, см | 68 | 49.7 |
| Высота, см | 15.3 | 15.3 |
| Ширина, см | 49.7 | 68 |
| Способ нанесения информации | На стикер | На стикер |
