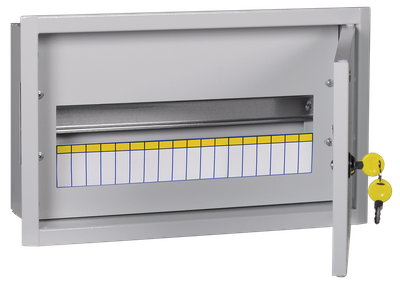

TITAN 3 Корпус металлический ЩРв-18 (265х440х120мм) IP31 IEK
Основные характеристики
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина по количеству модульных расстояний | 18 |
| Кол-во рядов | 1 |
| Цвет | Серый |
| Степень защиты - IP | IP31 |
Описание
Корпуса встраиваемые распределительные ЩРв TITAN 3 предназначены для сборки электрощитов в квартирах, коттеджах и административных зданиях. Оптимальная глубина шкафа обеспечивает идеальный баланс между удобством монтажа оборудования и возможностью установки его в неглубокие ниши. Классический лаконичный дизайн, линейка от 12 до 72 модулей позволят с лёгкостью подобрать решение к любой технической задаче в низком ценовом сегменте.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Съемная оперативная панель для защиты от токоведующих частей.
- Наличие отверстий под кабельный ввод для удобства монтажа.
- Установленный замок с секретностью.
- Жесткость конструкции.
Особенности конструкции
Технические характеристики
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина по количеству модульных расстояний | 18 |
| Кол-во рядов | 1 |
| Цвет | Серый |
| Степень защиты - IP | IP31 |
| Высота, мм | 265.0 |
| Ширина, мм | 440.0 |
| Глубина, мм | 120.0 |
| Номер цвета RAL | 7035 |
| Материал корпуса | Сталь |
| Монтажная глубина - ниши, мм | 230х405х125 |
| С монтажной платой | Нет |
| С прозрачной крышкой | Нет |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Возможно расширение | Нет |
| DIN-рейка | Да |
Документация
Сертификаты
Сертификат добровольный ГОСТ Р (PDF, 410.91 KB)
Отказное письмо ТР ТС НВО (PDF, 1.01 MB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 428.43 KB)
Экспертное заключение (PDF, 285.33 KB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМП, ОБМиО, ТР ЕАЭС (PDF, 376.73 KB)
Отказное письмо ТР ЕАЭС (PDF, 556.50 KB)
Отказное письмо ТР ТС НВО (PDF, 3.03 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ТС (PDF, 1.43 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Чертеж dwg (DWG, 58.53 KB)
AutoCad, Чертеж dwg (DWG, 1.82 MB)
3D-модель, STEP-формат (STEP, 966.77 KB)
КОМПАС, База оборудования (M3D, 176.18 KB)
Revit, База оборудования (ZIP, 262.54 MB)
nanoCAD BIM Электро, База оборудования (SDF, 426.39 MB)
nanoCAD BIM Электро, База оборудования (SDF, 706.52 MB)
Комплектация
Корпус металлический - 1 шт.
Знак "Заземление" - 1 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Таблица маркировочная (12 модулей) - 1 1/2 шт.
Метизы.
Паспорт - 1 экз.
Таблица маркировочная
Знаки электробезопасности
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056381825 | 4606056381825 |
| Вес брутто, кг | 3.7 | 3.7 |
| Вес нетто, кг | 3.4 | 3.4 |
| Объем, м^3 | 0.017699 | 0.017699 |
| Длина, см | 46.5 | 46 |
| Высота, см | 13.5 | 13.5 |
| Ширина, см | 29 | 28.5 |
| Способ нанесения информации | На стикер | На стикер |
