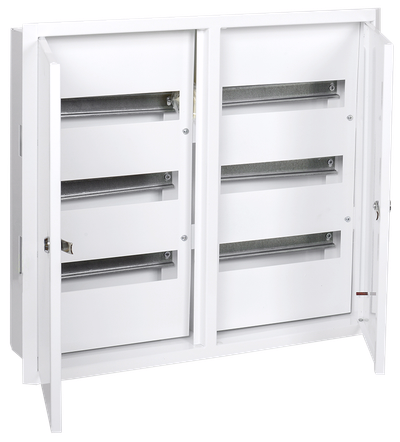

TITAN 3 Корпус металлический ЩРв-72 (540х600х120мм) IP31 IEK
Основные характеристики
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина по количеству модульных расстояний | 72 |
| Кол-во рядов | 3 |
| Цвет | Серый |
| Степень защиты - IP | IP31 |
Описание
Корпуса встраиваемые распределительные ЩРв TITAN 3 предназначены для сборки электрощитов в квартирах, коттеджах и административных зданиях. Оптимальная глубина шкафа обеспечивает идеальный баланс между удобством монтажа оборудования и возможностью установки его в неглубокие ниши. Классический лаконичный дизайн, линейка от 12 до 72 модулей позволят с лёгкостью подобрать решение к любой технической задаче в низком ценовом сегменте.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Съемная оперативная панель для защиты от токоведующих частей.
- Наличие отверстий под кабельный ввод для удобства монтажа.
- Установленный замок с секретностью.
- Жесткость конструкции.
Особенности конструкции
Улучшенный внешний вид – скошенные углы.
Защитная оперативная панель, исключающая поражение током в ходе эксплуатации готового изделия.
Оцинкованная рейка для крепления шин N и PE.
Значительно увеличена жесткость конструкции корпуса.
Технические характеристики
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина по количеству модульных расстояний | 72 |
| Кол-во рядов | 3 |
| Цвет | Серый |
| Степень защиты - IP | IP31 |
| Высота, мм | 540.0 |
| Ширина, мм | 600.0 |
| Глубина, мм | 120.0 |
| Номер цвета RAL | 7035 |
| Материал корпуса | Сталь |
| Тип крышки | Закрытого типа (закрывающаяся) |
| С прозрачной крышкой | Нет |
| Монтажная глубина - ниши, мм | 505х565х125 |
| DIN-рейка | Да |
| С монтажной платой | Нет |
| Возможно расширение | Нет |
| Форма крышки | Закрытого типа (закрывающаяся) |
Документация
Сертификаты
Отказное письмо ТР ТС НВО, ЭМС, ОБМП, ОБМиО, ТР ЕАЭС (PDF, 0.368 MB)
Отказное письмо ТР ЕАЭС (PDF, 0.543 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 21.415 MB)
Отказное письмо ТР ТС НВО (PDF, 1.010 MB)
Сертификат добровольный ГОСТ Р (PDF, 0.418 MB)
Отказное письмо ФЗ-123 (PDF, 21.085 MB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 0.418 MB)
Отказное письмо ТР ТС НВО (PDF, 3.033 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Чертеж dwg (DWG, 1.819 MB)
AutoCad, Чертеж dwg (DWG, 0.063 MB)
nanoCAD BIM Электро, База оборудования (SDF, 706.520 MB)
nanoCAD BIM Электро, База оборудования (SDF, 426.395 MB)
Revit, База оборудования (ZIP, 262.542 MB)
3D-модель, STEP-формат (STEP, 1.280 MB)
КОМПАС, База оборудования (M3D, 0.466 MB)
Комплектация
Корпус металлический - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 2 шт.
Таблица маркировочная (12 модулей) - 6 шт.
Метизы.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056406092 | 4606056406092 |
| Вес брутто, кг | 10.8 | 10.8 |
| Вес нетто, кг | 9.9 | 9.9 |
| Объем, м^3 | 0.045136 | 0.045136 |
| Длина, см | 62.5 | 62 |
| Высота, см | 13.5 | 13 |
| Ширина, см | 56.5 | 56 |
| Способ нанесения информации | На стикер | На стикер |
