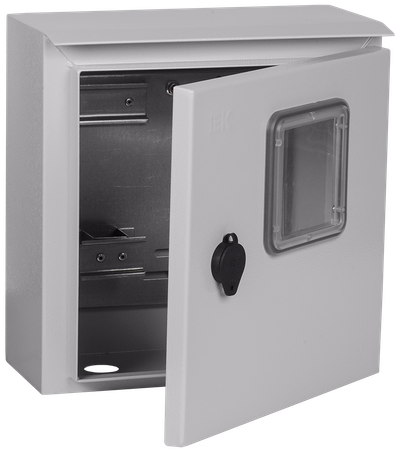

TITAN Корпус металлический ЩУ 1/1-0 (310х300х150мм) У1 IP66 IEK
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 300 |
| Глубина, мм | 150 |
| Высота, мм | 310 |
| Номер цвета RAL | 7035 |
Описание
Предназначены для сборки вводно-учетных электрощитов с применением модульной аппаратуры, для ввода и учета электроэнергии в жилых и производственных помещениях.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Малогабаритная конструкция.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
- Установка под открытым небом.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 300 |
| Глубина, мм | 150 |
| Высота, мм | 310 |
| Номер цвета RAL | 7035 |
| С откидной крышкой | Да |
| Защитное покрытие поверхности | Полиэфирная порошковая краска |
| Вес, кг | 3.60 |
| Монтажная глубина - ниши, мм | - |
| Толщина материала, мм | 0,8 |
| Ввод кабеля | Снизу |
| Материал | Листовая сталь |
| Количество модулей | 6 |
| Тип устанавливаемого счетчика | Однофазный |
| Класс электробезопасности | I |
| Возможность пломбировки | Да |
| Модификация | Без оперативной панели |
| С монтажной рейкой | Да |
| Макс статическая нагрузка на оболочку, кг | 1.5 |
| Температура эксплуатации, °C | -40...40 |
| Наличие замка в двери | Да |
| Климатическое исполнение | У1 |
| Фактура поверхности | Шагрень |
| Степень защиты - IP | IP66 |
| Тип крышки | Со смотровым окошком |
| Количество счетчиков | 1 |
Документация
Сертификаты
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Декларация 025 (PDF, 1.86 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат добровольный (PDF, 314.11 KB)
Экспертное заключение (PDF, 535.42 KB)
Экспертное заключение (PDF, 328.39 KB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 410.91 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Комплект для навески корпуса.
Сальник - 3 шт.
Провод заземления - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Метизы.
Инструкция по установке - 1 экз.
Паспорт - 1 экз.
Сальники
Знаки электробезопасности
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056087116 | 4606056087116 |
| Вес брутто, кг | 4.1 | 4.1 |
| Вес нетто, кг | 3.9 | 3.9 |
| Объем, м^3 | 0.016892 | 0.016892 |
| Длина, см | 32.5 | 32.5 |
| Высота, см | 16 | 16.5 |
| Ширина, см | 31.5 | 31.5 |
| Способ нанесения информации | На стикер | На стикер |
