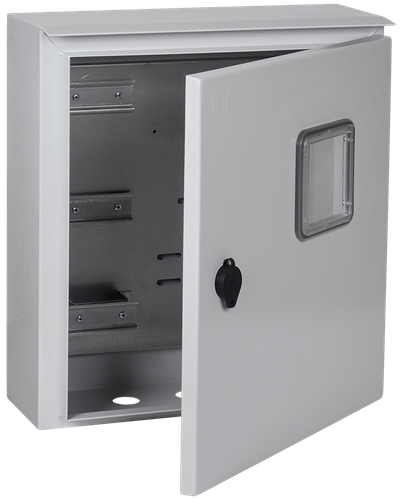

TITAN Корпус металлический ЩУ-3/1-0 (445х400х150мм) У1 IP66 IEK
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 440 |
| Глубина, мм | 150 |
| Высота, мм | 445 |
| Номер цвета RAL | 7035 |
Описание
Предназначены для сборки вводно-учетных электрощитов с применением модульной аппаратуры, для ввода и учета электроэнергии в жилых и производственных помещениях.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Малогабаритная конструкция.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
- Установка под открытым небом.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 440 |
| Глубина, мм | 150 |
| Высота, мм | 445 |
| Номер цвета RAL | 7035 |
| С откидной крышкой | Да |
| Защитное покрытие поверхности | Полиэфирная порошковая краска |
| Вес, кг | 5.90 |
| Монтажная глубина - ниши, мм | - |
| Толщина материала, мм | 0,8 |
| Ввод кабеля | Снизу |
| Материал | Листовая сталь |
| Количество модулей | 12 |
| Тип устанавливаемого счетчика | Трехфазный |
| Класс электробезопасности | I |
| Возможность пломбировки | Да |
| Модификация | Без оперативной панели |
| Тип крышки | Со смотровым окошком |
| Количество счетчиков | 1 |
| Температура эксплуатации, °C | -40...40 |
| Наличие замка в двери | Да |
| Степень защиты - IP | IP66 |
| Фактура поверхности | Шагрень |
| Макс статическая нагрузка на оболочку, кг | 4.0 |
| Климатическое исполнение | У1 |
| С монтажной рейкой | Да |
Документация
Сертификаты
Экспертное заключение (PDF, 535.42 KB)
Декларация 025 (PDF, 1.43 MB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Декларация 025 (PDF, 1.86 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Экспертное заключение (PDF, 328.39 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат добровольный (PDF, 314.11 KB)
Сертификат добровольный (PDF, 410.91 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Комплект для навески корпуса.
Сальник - 3 шт.
Провод заземления - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Метизы.
Инструкция по установке - 1 экз.
Паспорт - 1 экз.
Сальники
Знаки электробезопасности
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056087130 | 4606056087130 |
| Вес брутто, кг | 6 | 6 |
| Вес нетто, кг | 5 | 5 |
| Объем, м^3 | 0.030665 | 0.030665 |
| Длина, см | 41 | 45 |
| Высота, см | 16 | 16.5 |
| Ширина, см | 32 | 41.3 |
| Способ нанесения информации | На стикер | На стикер |
