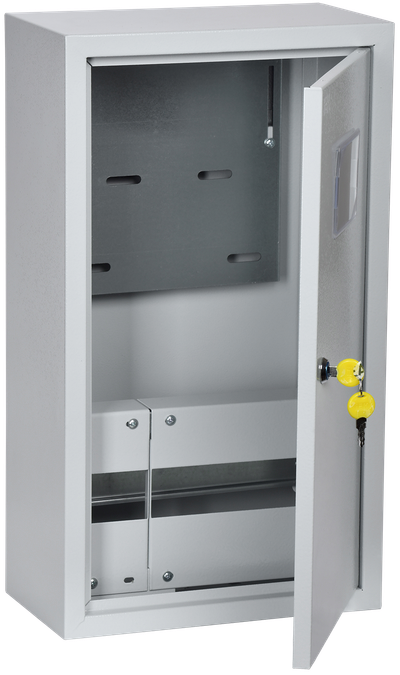

TITAN Корпус металлический ЩУРн-3/12 (540х310х165мм) IP31 IEK
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 310 |
| Глубина, мм | 165 |
| Высота, мм | 540 |
| Номер цвета RAL | 7035 |
Описание
Предназначены для сборки учетно-распределительных электрощитов с использованием модульной аппаратуры, для ввода электроэнергии, ее учета и распределения, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Единый секрет замка.
- Набор дополнительных аксессуаров.
- Высокая технологичность и простота сборки.
- Несколько цветов и вариантов окраски.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 310 |
| Глубина, мм | 165 |
| Высота, мм | 540 |
| Номер цвета RAL | 7035 |
| С откидной крышкой | Да |
| Защитное покрытие поверхности | Эпоксидно-полиэфирная краска |
| Вес, кг | 5.70 |
| Монтажная глубина - ниши, мм | - |
| Толщина материала, мм | 0,8...1,0 |
| Ввод кабеля | Снизу |
| Материал | Листовая сталь |
| Количество модулей | 12 |
| Тип устанавливаемого счетчика | Трехфазный |
| Класс электробезопасности | I |
| Модификация | С раздельной оперативной панелью |
| Наличие замка в двери | Да |
| Фактура поверхности | Шагрень |
| Климатическое исполнение | УХЛ3 |
| Макс статическая нагрузка на оболочку, кг | 17.1 |
| Тип крышки | Со смотровым окошком |
| Количество счетчиков | 1 |
| С монтажной рейкой | Да |
| Температура эксплуатации, °C | -60...40 |
| Степень защиты - IP | IP31 |
| Макс статическая нагрузка на панель, кг | 2.0 |
Документация
Сертификаты
Отрицательное решение (PDF, 1.01 MB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 314.11 KB)
Сертификат добровольный (PDF, 410.91 KB)
Экспертное заключение (PDF, 535.42 KB)
Экспертное заключение (PDF, 328.38 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Декларация 025 (PDF, 1.86 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Паспорта и РЭ
Информационные материалы
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Таблица маркировочная (12 модулей) - 1 шт.
Метизы.
Паспорт - 1 экз.
Таблица маркировочная
Знаки электробезопасности
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056125559 | 4606056125559 |
| Вес брутто, кг | 6 | 6 |
| Вес нетто, кг | 5.7 | 5.7 |
| Объем, м^3 | 0.031392 | 0.031392 |
| Длина, см | 55 | 54.5 |
| Высота, см | 17.5 | 18 |
| Ширина, см | 32 | 32 |
| Способ нанесения информации | На стикер | На стикер |
