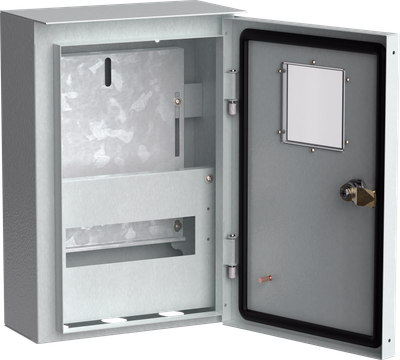

TITAN Корпус металлический коттеджный ЩУРн-1/9 (370х250х135мм) У1 IP54 IEK
Артикул:
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 250 |
| Глубина, мм | 135 |
| Высота, мм | 370 |
| Номер цвета RAL | 7035 |
Описание
Предназначены для сборки учетно-распределительных электрощитов с использованием модульной аппаратуры, для ввода электроэнергии, ее учета и распределения, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Ударопрочное герметичное окно - удобный контроль и снятие показаний с приборов и устройств.
- Защитный козырек - дополнительная защита от попадания грязи и воды.
- Возможность установки под открытым небом.
- Удобный монтаж благодаря съемной оперативной и монтажной панели.
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Единый секрет замка.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 250 |
| Глубина, мм | 135 |
| Высота, мм | 370 |
| Номер цвета RAL | 7035 |
| Защитное покрытие поверхности | IEK_V0000105 |
| Вес, кг | 4.50 |
| Монтажная глубина - ниши, мм | - |
| Толщина материала, мм | 0,8...1 |
| Ввод кабеля | Снизу |
| Номинальный ток, А | 125 |
| Материал | Листовая сталь |
| Количество модулей | 9 |
| Тип устанавливаемого счетчика | EV008524 |
| Модификация | С оперативной панелью |
| Количество счетчиков | 1 |
| Количество вводов | 3 |
| Степень защиты от внешн механич воздействия | IK06 |
| С монтажной рейкой | Да |
| Тип крышки | EV002063 |
| Макс статическая нагрузка на оболочку, кг | 15.0 |
| Фактура поверхности | Шагрень |
| Макс статическая нагрузка на панель, кг | 15.0 |
| Климатическое исполнение | IEK_V0000065 |
| Температура эксплуатации, °C | -40...40 |
| Степень защиты - IP | IP54 |
| Потеря эффективной мощности, Вт | 80.0 |
| Возможна уст стац розеток или выключателей | Да |
| Наличие замка в двери | Да |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический – 1 шт.
Болт фланцевый М6х14 – 4 шт.
Гайка фланцевая М6 – 6 шт.
Зацеп – 4 шт.
Кольцо 006-012-25-2-3 – 4 шт.
Провод заземления – 1 шт.
Рейка ТН35-7,5 – 1 шт.
Сальник – 3 шт.
Шайба 6.01.019 – 2 шт.
Знак «Заземление» – 2 шт.
Знак «Осторожно! Электрическое напряжение» – 1 шт.
Табличка для маркировки электроаппаратов – 1 шт.
Инструкция по установке IP – 1 экз.
Паспорт – 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4610084149463 | 4610084149463 |
| Вес брутто, кг | 4.5 | 4.5 |
| Вес нетто, кг | 4.5 | 4.5 |
| Объем, м^3 | 0.01403 | 0.01403 |
| Длина, см | 38 | 38 |
| Высота, см | 14 | 14.2 |
| Ширина, см | 26 | 26 |
| Способ нанесения информации | На стикер | На стикер |
