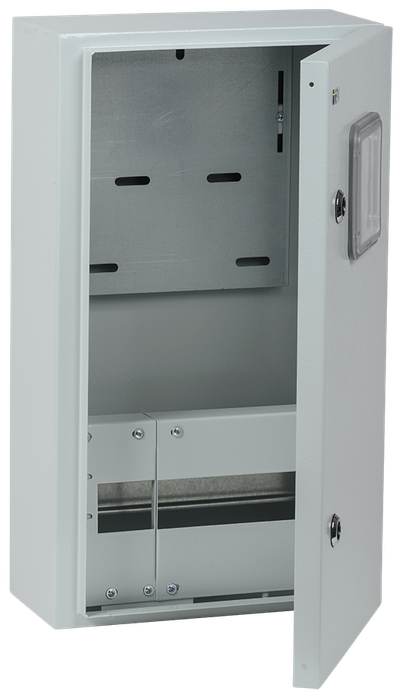

TITAN Корпус металлический ЩУРн-3/12 (540х310х165мм) IP54 IEK
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 310 |
| Глубина, мм | 165 |
| Высота, мм | 540 |
| Номер цвета RAL | 7035 |
Описание
Предназначены для сборки учетно-распределительных электрощитов с использованием модульной аппаратуры, для ввода электроэнергии, ее учета и распределения, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Наличие окна для снятия показаний счетчика.
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 310 |
| Глубина, мм | 165 |
| Высота, мм | 540 |
| Номер цвета RAL | 7035 |
| Защитное покрытие поверхности | IEK_V0000105 |
| Вес, кг | 7.10 |
| Монтажная глубина - ниши, мм | - |
| Толщина материала, мм | 0,8...1,0 |
| Ввод кабеля | Снизу |
| Номинальный ток, А | 125 |
| Материал | Листовая сталь |
| Количество модулей | 12 |
| Модификация | С оперативной панелью |
| Степень защиты - IP | IP54 |
| Количество счетчиков | 1 |
| Макс статическая нагрузка на панель, кг | 15.0 |
| Температура эксплуатации, °C | -40...40 |
| Тип крышки | EV002063 |
| Наличие замка в двери | Да |
| Климатическое исполнение | У2 |
| С монтажной рейкой | Да |
| Макс статическая нагрузка на оболочку, кг | 35.0 |
Документация
Сертификаты
Сертификат добровольный ГОСТ Р (PDF, 410.91 KB)
Отказное письмо ТР ТС НВО (PDF, 1.01 MB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Экспертное заключение (PDF, 285.33 KB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМП, ОБМиО, ТР ЕАЭС (PDF, 376.73 KB)
Отказное письмо ТР ЕАЭС (PDF, 556.50 KB)
Отказное письмо ТР ТС НВО (PDF, 3.03 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ТС (PDF, 1.43 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Таблица маркировочная (12 модулей) - 1 шт.
Провод заземления - 1 шт.
Комплект для навески корпуса.
Сальник - 3 шт.
Метизы.
Паспорт - 1 экз.
Инструкция по установке - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056098846 | 4606056098846 |
| Вес брутто, кг | 7.4 | 7.4 |
| Вес нетто, кг | 7.4 | 7.4 |
| Объем, м^3 | 0.032256 | 0.032256 |
| Длина, см | 56 | 56 |
| Высота, см | 18 | 18 |
| Ширина, см | 32 | 32 |
| Способ нанесения информации | На стикер | На стикер |
